Allgemeine Beschreibung

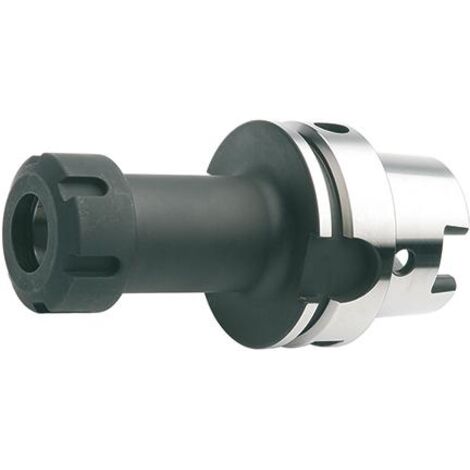

Das Fortis Spannzangenfutter DIN69893A-ER HSK-A63 ist ein hochwertiges Spannzangenfutter, das speziell für die Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen nach DIN 6499 (ER) entwickelt wurde. Es zeichnet sich durch eine präzise Verarbeitung und hohe Festigkeit aus, ideal für anspruchsvolle Anwendungen in der Metallbearbeitung.Technische daten
- Spannbereich: 2,5–26 mm
- HSK: 63
- Spannzange: ER40
- Durchmesser d1: 63 mm
- Maximale Einstecktiefe l2: 53 mm
- Gesamtlänge l1: 100 mm
- Wuchtgüte: G 2,5 bei 25000 min-1
- Zugfestigkeit im Kern: ca. 950 N/mm²
- Härte: 58 ± 2 HRC
- Oberflächengenauigkeit des Kegels: Ra < 1 µm
- Rundlaufgenauigkeit: < 0,005 mm
- Kegel DIN 254
- Kegelwinkel Toleranz: AT3
Lieferumfang
- Spannzangenfutter komplett mit Spannmutter
Anwendung
Das Spannzangenfutter wird verwendet, um Fräser mit Zylinderschaft sicher und präzise zu spannen, was eine optimale Bearbeitung von Werkstücken ermöglicht.Weitere Informationen
- Hinweis: Das Maß l2 gibt die maximale Einstecktiefe für Werkzeuge an.
