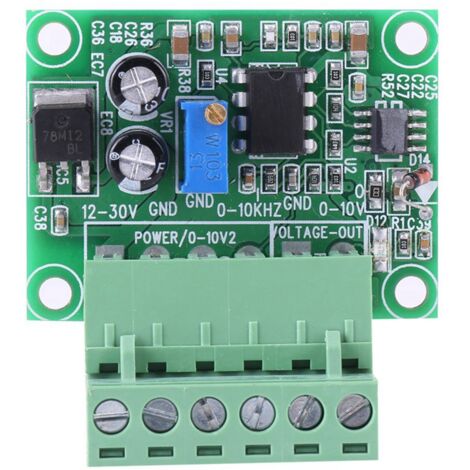

Frequenz-Spannungs-Digital-Analog-Wandlermodul (F/V) von 0-10 kHz bis 0-10 V

Beschreibung: Dieses Modul wandelt ein Impulssignal mit einer Frequenz von 0 Hz bis 10 kHz in ein analoges Spannungssignal von 0 bis 10 V um. Es kann zum Umschalten zwischen einer speicherprogrammierbaren Steuerung (SPS) und einem Frequenzumrichter oder zur Anbindung von Schnittstellen, z. B. einer Bewegungssteuerungsplatine an einen Frequenzumrichter (FU), verwendet werden. Merkmale: Die Eingangsimpulspegel betragen 5 V, 12 V oder 24 V und können ohne Vorwiderstand direkt angeschlossen werden. Die Eingangssignalfrequenz muss über 0,5 Sekunden liegen. Dieses Modul eignet sich zum Umschalten zwischen einer SPS und einem Frequenzumrichter. Es ist einfach zu verdrahten und zu bedienen. Die Signaleingänge sind optisch gekoppelt und gewährleisten so eine hohe Störfestigkeit. Technische Daten: Ausgangsstrom: 5 mA; Spannung: 0–10 V; Eingangsimpulspegel: 5 V, 12 V oder 24 V; Frequenz: 0 bis 10 kHz; Abmessungen: ca. 4,5 x 4,5 cm; Gewicht: 18 g. Menge: 1 Stück; Verwendung: Diese Mehrkreis-Potentiometerplatine ermöglicht die Kalibrierung der Frequenz-Spannungs-Kennlinie. Versorgungsspannungsbereich: 12–30 V DC (15–24 V empfohlen). Bei einer 12-V-Versorgung darf die Spannung 12 V nicht überschreiten; eine Spannung über 15 V ist vorzuziehen. Bei einer 24-V-Versorgung beträgt die maximale Versorgungsspannung 24 V. Die Signaleingänge sind optisch isoliert, um einen erhöhten Schutz vor Störungen zu gewährleisten. Kompatibel mit NPN-SPS (Speicherprogrammierbare Steuerungen). Erdung erforderlich. Bei Verwendung mit einem Encoder muss die Drehzahl für mehr als 0,5 Sekunden konstant sein. Das Frequenz-Spannungs-Wandlermodul hat eine Ansprechzeit von ca. 0,3 bis 0,5 Sekunden. Wenn das Eingangssignal dem Durchfluss einer Turbine entspricht, werden ein optischer Koppler 817 und ein Widerstand benötigt, um den Durchflussmesser an das Signal anzupassen. Die Frequenz-Spannungs-Beziehung (F/V-Beziehung) nach Anpassung des Signals mittels Widerstand auf einen Zwischenwert ist wie folgt: 100 Hz = 0,1 V mit einer Genauigkeit von 1 %. Die Genauigkeit auf zwei Dezimalstellen ist begrenzt, wenn die benötigte Frequenz nicht ausreicht. Die Entsprechungen sind: 0,1 V = 100 Hz; 500 Hz = 0,5 V; 1 kHz = 1 V; 2 kHz = 2 V; 3 kHz = 3 V; 4 kHz = 4 V; 5 kHz = 5 V; 6 kHz = 6 V; 7 kHz = 7 V; 8 kHz = 8 V; 9 kHz = 9 V; 10 kHz = 10 V. Jede 0,1-V-Schritte entsprechen einer Frequenz von 100 Hz. Falls die Entsprechung zulässig ist, kann sie durch Einstellen des Potentiometers auf der Platine korrigiert werden. Lieferumfang: 1 Frequenz-Spannungs-Wandler. Eingangsimpulspegel: 5 V, 12 V oder 24 V, direkt ohne Vorwiderstand anwendbar. Die Eingangssignalfrequenz muss größer als 0,5 Hz sein. 2. Die Impulssignalfrequenz (0 Hz bis 10 kHz) wird in ein analoges Spannungssignal (0–10 V) umgewandelt. 3. Geeignet zum Schalten von speicherprogrammierbaren Steuerungen (SPS) und Frequenzumrichtern. 4. Dieses Modul ist einfach zu verdrahten und zu verwenden. 5. Die Signaleingänge sind optisch gekoppelt und gewährleisten so eine hohe Störfestigkeit.
