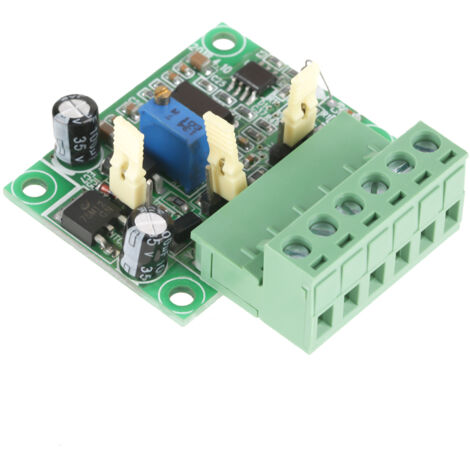

Frequenz-Spannungs-Signalwandlermodul 0–10 kHz auf 0–10 V mit Isolation

Merkmale: Dieses Frequenz-Spannungs-Modul wandelt ein 0-10 kHz-Impulssignal in ein 0-10 V analoges Spannungssignal um. Es kann als Schnittstelle zwischen einer speicherprogrammierbaren Steuerung (SPS) und einem Frequenzumrichter (FU) oder zur Anbindung einer Bewegungssteuerungsplatine an eine Wandlerschnittstelle verwendet werden. Die Eingangsimpulspegel betragen 3,3 V, 5 V und 24 V. Die Auswahl erfolgt über Jumper auf der Platine ohne zusätzliche Widerstände. Der Stromeingang ist verpolungssicher und gewährleistet so einen sicheren Betrieb. Die Ausgangsspannung ist präzise einstellbar; ein Potentiometer ermöglicht die Kalibrierung von Frequenz und Spannung. Die lineare Regelung erfolgt über einen Encoder, dessen Drehzahl über 0,5 Sekunden konstant bleibt. Für den Einsatz mit einer SPS ist ein NPN-Transistor kompatibel, der geerdet werden muss. Der Signaleingang ist optisch isoliert und somit vor Störungen geschützt. Die Ansprechzeit dieses Frequenz-Spannungs-Moduls beträgt ca. 0,3 bis 0,5 Sekunden. Technische Daten: Stromversorgung: 12-30 V DC; Eingangsfrequenz: 0-10 kHz. Ausgangsspannung: 0–10 V / 0–5 V DC; Ansprechzeit: 0,3–0,5 Sekunden; Ausgangsstrom: 5 mA; Gewicht: 18 g; Verdrahtung: Lieferumfang: 1 x Frequenz-Spannungs-Wandler
1. Dieses F/V-Modul wandelt ein Frequenzimpulssignal von 0 bis 10 kHz in ein analoges Spannungssignal von 0 bis 10 V um. 2. Es kann zur Schnittstellenwandlung zwischen einer speicherprogrammierbaren Steuerung (SPS) und einem Frequenzumrichter (FU) oder zwischen einer Bewegungssteuerungsplatine und einem Wandler verwendet werden. 3. Die Eingangsimpulspegel betragen 3,3 V, 5 V und 24 V. Die Auswahl erfolgt über Jumper auf der Platine, ohne Widerstände. 4. Die Stromversorgung ist verpolungsgeschützt und gewährleistet so einen sicheren Betrieb. 5. Die Ausgangsspannung ist präzise einstellbar; das Potentiometer ermöglicht die Kalibrierung des linearen Zusammenhangs zwischen Frequenz und Spannung.
