Frequenz-Spannungs-Umwandlungsmodul – Wandelt Hz in ein analoges 0-5V-Signal um
Ähnliches Produkt geliefert von
'/%3E%3C/svg%3E)
Wandler 300w 12v/220v +1 USB-Anschluss
57,37 €16
Verkauft von HUOLONG
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Willkommen in unserem Shop!

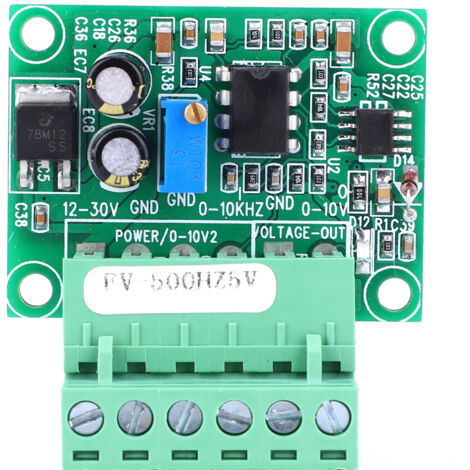

Entdecken Sie unser Frequenz-Spannungs-Wandlermodul FV-500Hz5V. Dieses Präzisionsmodul wandelt ein 0-500-Hz-Impulssignal in eine lineare analoge Ausgangsspannung von 0-5 V um. Es eignet sich ideal als Schnittstellenwandler zwischen speicherprogrammierbaren Steuerungen (SPS), Frequenzquellen, Bewegungssteuerungen und verschiedenen Steuerungssystemen.
Das Modul verfügt über einen vielseitigen Eingang, der 5-V-, 12-V- oder 24-V-Impulspegel direkt verarbeitet, wodurch Vorwiderstände entfallen. Für eine präzise Wandlung ist eine stabile Eingangssignaldauer von mehr als 0,5 Sekunden erforderlich. Es liefert einen Ausgangsstrom von 5 mA mit einer schnellen Ansprechzeit von ca. 0,3 bis 0,5 Sekunden.
Die Kalibrierung wird durch das integrierte Mehrgangpotentiometer vereinfacht, das eine Feinabstimmung des Frequenz-Spannungs-Verhältnisses ermöglicht. Der Betriebsspannungsbereich liegt zwischen 12 und 30 V DC, empfohlen werden 15 bis 24 V DC. Wichtiger Hinweis: Bei einem Eingangssignal von 12 V muss die Modulversorgung mindestens 15 V DC betragen. Ein separater 12-V-DC-Stromrichter ist bei Bedarf erhältlich. Für 24-V-Eingangssignale ist eine 24-V-DC-Stromversorgung erforderlich. Der Signaleingang ist optisch über eine Membran isoliert und bietet so eine hervorragende Störfestigkeit. Für die Anbindung an SPSen unterstützt das Modul NPN-Ausgänge und erfordert eine ordnungsgemäße Erdung. Bei Verwendung mit einem Encoder ist eine konstante Drehzahl von mehr als 0,5 Sekunden sicherzustellen.
Anwendungshinweis: Für die Verwendung mit Turbinen-Durchflussmessern oder ähnlichen Sensoren können zusätzliche Anpassungskomponenten (z. B. ein 817-Optokoppler und ein Widerstand) erforderlich sein, damit der Durchflussmesser mit diesem Modul korrekt funktioniert. Die Umrechnung erfolgt auf einer präzisen linearen Skala: 50 Hz entsprechen 0,5 V, 250 Hz entsprechen 2,5 V und 500 Hz entsprechen 5,0 V.
Die Produktabmessungen betragen ca. 4,5 cm Länge, 4,7 cm Breite und 1,7 cm Höhe.
Ihre Bestellung umfasst: 1 Frequenz-Spannungs-Umwandlungsmodul.
Entdecken Sie unser Frequenz-Spannungs-Wandlermodul FV-500Hz5V. Dieses Präzisionsmodul wandelt ein 0-500-Hz-Impulssignal in eine lineare analoge Ausgangsspannung von 0-5 V um. Es eignet sich ideal als Schnittstellenwandler zwischen speicherprogrammierbaren Steuerungen (SPS), Frequenzquellen, Bewegungssteuerungen und verschiedenen Steuerungssystemen.
Das Modul verfügt über einen vielseitigen Eingang, der 5-V-, 12-V- oder 24-V-Impulspegel direkt verarbeitet, wodurch Vorwiderstände entfallen. Für eine präzise Wandlung ist eine stabile Eingangssignaldauer von mehr als 0,5 Sekunden erforderlich. Es liefert einen Ausgangsstrom von 5 mA mit einer schnellen Ansprechzeit von ca. 0,3 bis 0,5 Sekunden.
Die Kalibrierung wird durch das integrierte Mehrgangpotentiometer vereinfacht, das eine Feinabstimmung des Frequenz-Spannungs-Verhältnisses ermöglicht. Der Betriebsspannungsbereich liegt zwischen 12 und 30 V DC, empfohlen werden 15 bis 24 V DC. Wichtiger Hinweis: Bei einem Eingangssignal von 12 V muss die Modulversorgung mindestens 15 V DC betragen. Ein separater 12-V-DC-Stromrichter ist bei Bedarf erhältlich. Für 24-V-Eingangssignale ist eine 24-V-DC-Stromversorgung erforderlich. Der Signaleingang ist optisch über eine Membran isoliert und bietet so eine hervorragende Störfestigkeit. Für die Anbindung an SPSen unterstützt das Modul NPN-Ausgänge und erfordert eine ordnungsgemäße Erdung. Bei Verwendung mit einem Encoder ist eine konstante Drehzahl von mehr als 0,5 Sekunden sicherzustellen.
Anwendungshinweis: Für die Verwendung mit Turbinen-Durchflussmessern oder ähnlichen Sensoren können zusätzliche Anpassungskomponenten (z. B. ein 817-Optokoppler und ein Widerstand) erforderlich sein, damit der Durchflussmesser mit diesem Modul korrekt funktioniert. Die Umrechnung erfolgt auf einer präzisen linearen Skala: 50 Hz entsprechen 0,5 V, 250 Hz entsprechen 2,5 V und 500 Hz entsprechen 5,0 V.
Die Produktabmessungen betragen ca. 4,5 cm Länge, 4,7 cm Breite und 1,7 cm Höhe.
Ihre Bestellung umfasst: 1 Frequenz-Spannungs-Umwandlungsmodul.
Eigenschaften
- MarkeALLAUVE
- Gewicht100 g
- MaterialKunststoff
- UmwandlungstypAC zu DC
- ManoMano Art.-NrME100191310
