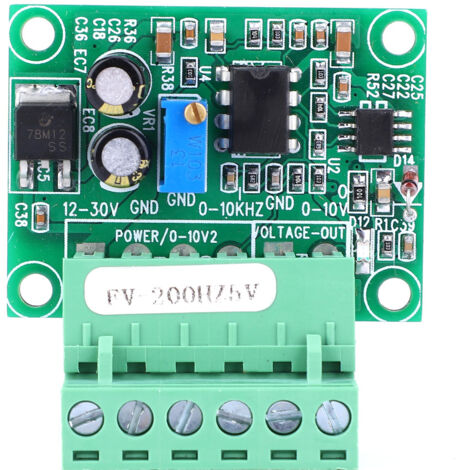

Frequenz-Spannungs-Wandler FV-200Hz-5V, 0-5V DAC-Modul für analoge Signale

Willkommen in unserem Shop!

Dieses Frequenz-Spannungs-Wandlermodul ist ein unverzichtbares Werkzeug für Ihre industriellen Steuerungsanwendungen. Es wandelt ein Frequenzimpulssignal (0–200 Hz) präzise in ein lineares analoges Spannungssignal (0–5 V) um. Ideal für die Schnittstelle zwischen einer speicherprogrammierbaren Steuerung (SPS) und einem Frequenzumrichter (FU) oder für Bewegungssteuerungsanwendungen zwischen einer Steuerplatine und einem Wandler.

Hauptmerkmale:

- **Präzise Wandlung:** Wandelt ein Eingangssignal von 0–200 Hz in ein analoges Ausgangssignal von 0–5 V um. Die Beziehung ist linear (z. B. 20 Hz = 0,5 V, 100 Hz = 2,5 V, 200 Hz = 5 V).

- **Breite Eingangskompatibilität:** Akzeptiert direkt 5-V-, 12-V- oder 24-V-Impulssignale ohne zusätzliche Widerstände.

- **Stabiler Ausgang:** Liefert einen Ausgangsstrom von 5 mA.

- **Schnelle Reaktionszeit:** Ca. 0,3 bis 0,5 Sekunden.

- **Kompaktes Design:** Abmessungen von ca. 4,5 x 4,7 x 1,7 cm.

Produktspezifikationen:

- **Zustand:** 100 % Neu

- **Typ:** Frequenz-Spannungs-Wandlermodul

- **Modell:** FV-200Hz5V

- **Funktion:** Wandelt ein Eingangssignal von 0-200 Hz in ein Ausgangssignal von 0-5 V um

- **Ausgangsstrom:** 5 mA

- **Ansprechzeit:** 0,3-0,5 Sekunden

- **Benötigte Stromversorgung:** 12-30 V DC (15-24 V DC empfohlen). Wichtiger Hinweis: Bei Verwendung eines 12-V-Eingangssignals muss die Stromversorgung des Moduls mindestens 15 V DC betragen.

Lieferumfang: Sie erhalten 1 Frequenz-/Spannungswandlermodul.

Hinweise und Verdrahtung:

Ein Mehrgangpotentiometer auf der Platine ermöglicht die Feinkalibrierung des Frequenz-/Spannungsverhältnisses (werkseitig voreingestellt). Für die Verwendung mit einer SPS unterstützt es den NPN-Typ, und ein Erdungsanschluss (Erdungsdraht) ist obligatorisch. Das Eingangssignal muss für eine korrekte Messung länger als 0,5 Sekunden stabil sein (wichtig z. B. für Encoder).

Anschlussbelegung:

1. 12–30 V: Eingangsspannung +

2. GND: Stromversorgung - (gemeinsame Masse)

3. GND: Pulsfrequenzeingang - (gemeinsame Masse)

4. 0–10 kHz: Pulsfrequenzeingang +

5. GND: Pulsfrequenzeingang - (gemeinsame Masse)

6. 0–10 V: Analogausgang (0–10 V, ergibt 0–5 V im Bereich von 0–200 Hz)

Ideal für die Integration in Automatisierungssysteme, Durchflussregelung oder jede Anwendung, die eine zuverlässige Digital-Analog-Wandlung erfordert.
