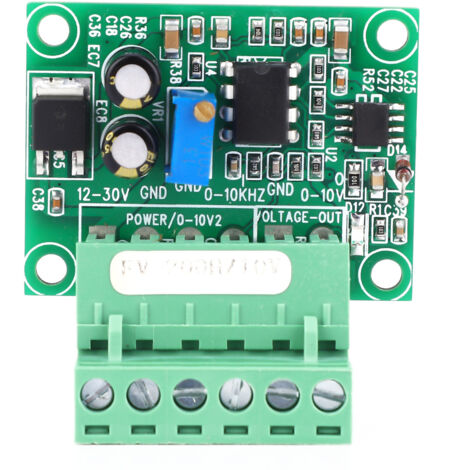

Frequenz-Spannungs-Wandlermodul 0-200Hz auf 0-10V, analoges Signal.

Willkommen in unserem Shop! Dieses Frequenz-Spannungs-Wandlermodul ist ein unverzichtbares Werkzeug für industrielle Automatisierungs- und Steuerungssysteme. Es wandelt ein digitales Signal von 0–200 Hz präzise in ein analoges Signal von 0–10 V um. Es eignet sich ideal für die Schnittstellenkonvertierung zwischen einer SPS und einem Frequenzumrichter (FU) oder für die Anpassung der Steuerung zwischen einer Motion-Control-Platine und einem FU. Gefertigt aus hochwertigen Materialien, ist dieses Modul auf Langlebigkeit ausgelegt und bietet eine lange Lebensdauer. Sein professionelles und praktisches Design gewährleistet einen zuverlässigen und effizienten Betrieb in Ihren Anwendungen. Das Modul kann Eingangsimpulse von 5 V, 12 V oder 24 V direkt ohne externen Widerstand verarbeiten. Bitte stellen Sie sicher, dass die Eingangssignalfrequenz für mehr als 0,5 Sekunden konstant bleibt, um eine genaue Wandlung zu gewährleisten. Die wichtigsten linearen Beziehungen dieses Wandlers sind: 20 Hz entsprechen 1 V, 100 Hz entsprechen 5 V und 200 Hz entsprechen 10 V. Das Mehrgangpotentiometer auf der Platine dient zur Kalibrierung der Frequenz-Spannungs-Kennlinie. Die Eingangsspannung beträgt 12–30 V DC, empfohlen werden 15–24 V DC. Wichtig: Bei einem 12-V-Signalpegel darf die Stromversorgung des Moduls nicht 12 V DC betragen; sie benötigt mindestens 15 V DC. Für eine 12-V-Versorgung ist ein separater 12-V-DC-Spannungswandler erforderlich. Für ein 24-V-Signal ist eine 24-V-DC-Stromversorgung notwendig. Der Signaleingang ist für eine hervorragende Rauschunterdrückung membranisoliert. Für den Betrieb mit einer SPS werden eine NPN-Buchse und eine Erdungsleitung benötigt. Bei Verwendung mit einem Encoder muss dieser mindestens 0,5 Sekunden lang mit konstanter Drehzahl laufen. Die Ansprechzeit der Umwandlung beträgt ca. 0,3 bis 0,5 Sekunden. Für ein Eingangssignal von Geräten wie z. B. einem Turbinen-Durchflussmesser ist für den ordnungsgemäßen Betrieb die zusätzliche Verwendung einer 817-Membran und eines Widerstands erforderlich. Obwohl das blaue Potentiometer bei Abweichungen die Kalibrierung korrigieren kann, wird dies generell nicht empfohlen, da das Frequenz-Spannungs-Potentiometer vor dem Versand vorkalibriert ist. Ihr Paket enthält **1 x Frequenz-Spannungs-Wandlermodul**. **Modulabmessungen:** 4,5 cm x 4,7 cm x 1,7 cm.
