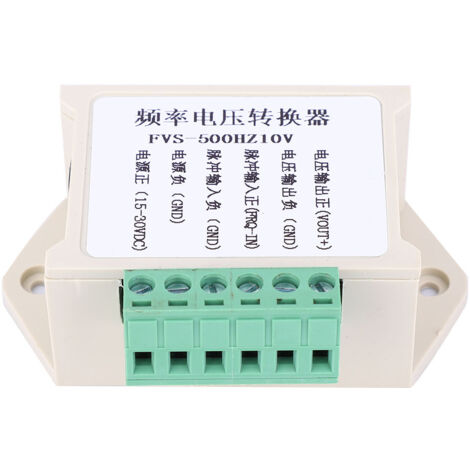

Frequenz-Spannungs-Wandlermodul (0–500 Hz auf 0–10 V) mit Schutzgehäuse
'/%3E%3C/svg%3E)
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung
Willkommen in unserem Shop!
Dieses Frequenz-Spannungs-Wandlermodul, Modell FVS-500Hz10V, ist die ideale Schnittstelle für Ihre industriellen Steuerungsanwendungen. Es wandelt präzise ein Frequenzimpulssignal von 0 bis 500 Hz in ein analoges Spannungssignal von 0 bis 10 V um (Beispiellinearität: 50 Hz → 1 V, 250 Hz → 5 V, 500 Hz → 10 V). Perfekt geeignet, um die Kompatibilität zwischen einer NPN-SPS (Speicherprogrammierbare Steuerung) und einem Frequenzumrichter (FU) oder zwischen einer Bewegungssteuerungsplatine und einem FU sicherzustellen.
Es akzeptiert Eingangssignale mit verschiedenen Logikpegeln (5 V, 12 V, 24 V) direkt ohne Vorwiderstand.
Wichtig für eine stabile Wandlung: Die Eingangssignalfrequenz muss für mehr als 0,5 Sekunden konstant bleiben (Ansprechzeit ca. 0,3 bis 0,5 Sekunden). Der Ausgangsstrom beträgt 5 mA. Für eine optimale Störfestigkeit ist der Signaleingang optisch gekoppelt. Die Stromversorgung benötigt eine Gleichspannung zwischen 12 und 30 V DC, empfohlen wird ein Bereich von 15 bis 24 V DC. Beachten Sie folgende wichtige Spezifikationen: Bei einem Eingangssignalpegel von 12 V muss die Stromversorgung des Moduls mindestens 15 V DC betragen. Bei einem Eingangssignalpegel von 24 V muss die Stromversorgung 24 V DC betragen. Ein auf der Leiterplatte montiertes Mehrgangpotentiometer ermöglicht die Feinabstimmung des Frequenz-Spannungs-Verhältnisses. Dieses Verhältnis ist werkseitig voreingestellt. Bei geringfügigen Abweichungen während des Betriebs kann es mithilfe dieses Potentiometers neu kalibriert werden. Wichtige Hinweise zum Betrieb: Eine Erdung (Massekabel) ist zwingend erforderlich. Bei Verwendung mit einem Encoder muss sich dieser mindestens 0,5 Sekunden lang mit konstanter Geschwindigkeit drehen. Wenn das Eingangssignal von einem Turbinen-Durchflussmesser stammt, kann eine Signalanpassung (Hinzufügen eines 817-Optokopplers und eines Widerstands) erforderlich sein.Abmessungen des Moduls mit Schutzgehäuse: 7,3 cm lang, 5 cm breit und 2,8 cm hoch.
Ihre Bestellung umfasst: 1 Konvertermodul mit Schutzgehäuse.
Eigenschaften
- MarkeMIXHOME
- ManoMano Art.-NrME210917157
- MMID485358275161
- HerstellerreferenzYC0408-YM11645
- EAN1210990014171
