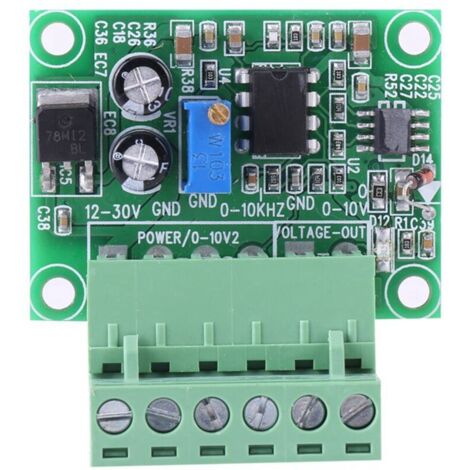

Frequenz-/Spannungswandlermodul 0-10 kHz auf 0-10 V, Digital/Analog F/V-Modul, geeignet für SPS und Frequenzumrichter, Signaleingänge mit Kopplung.

Spezifikation:
Ausgangsstrom: 5 mA
Spannung: 0–10 V
Eingangsimpulspegel: 5 V, 12 V, 24 V
Frequenz: 0–10 kHz
Größe: ca. 4,5 x 4,5 cm / 1,77 x 1,77 Zoll
Gewicht: 18 g
Menge: 1 Stück
Anwendung:
Die Mehrring-Potentiometerplatine dient zur Kalibrierung von Frequenz und Spannungsanpassung.
Eingangsspannungsbereich: 12–30 V DC. (Eine Spannung von 15 bis 24 V wird empfohlen.)
Bei einem Eingangspegel von 12 V darf die Versorgungsspannung nicht 12 V betragen. Es wird empfohlen, eine Spannung über 15 V zu verwenden. Bei einem Eingangspegel von 24 V kann die Versorgungsspannung 24 V betragen.
Signaleingang mit optischer Kopplungsentkopplung zur Gewährleistung der Störfestigkeit.
Zur Verwendung mit NPN-Transistoren gemäß SPS-Spezifikation. Eine Erdung ist erforderlich.
Der Encoder muss sich mit konstanter Drehzahl länger als 0,5 Sekunden drehen.
Das Frequenz-/Spannungswandlermodul hat eine Ansprechzeit von ca. 0,3 bis 0,5 Sekunden.
Bei Eingangssignalen wie Durchflussraten werden zur Anpassung des Durchflussmessers üblicherweise ein 817-Lichtwellenleiterkoppler und ein Widerstand benötigt.
Anpassungsverhältnis:
Bei der Umwandlung des Frequenz-/Spannungssignals über den Widerstand auf einen Zwischenwert gilt folgendes Verhältnis: 100 Hz = 0,1 V, die Genauigkeit beträgt 1 %. Es kann nicht auf zwei Nachkommastellen genau angezeigt werden, wenn eine relativ hohe Genauigkeit nicht ausreicht.
0,1 V = 100 Hz
500 Hz = 0,5 V
1 kHz = 1 V
2 kHz = 2 V
3 kHz = 3 V
4 kHz = 4 V
5 kHz = 5 V
6 kHz = 6 V
7 kHz = 7 V
8 kHz = 8 V
9 kHz = 9 V
10 kHz = 10 V
Jeweils 0,1 V Gleichspannung entsprechen einer Frequenz von 100 Hz. Die Zuordnung kann, falls zulässig, durch Einstellen des Potentiometers korrigiert werden.
