FS-135 PP-Kunststoff-Durchflusssensor, Wassermangelschutz für Laserschweißmaschinen, 0–110 V DC

(19,99€/pc)

~~21,99€~~

10 € Rabatt ab 250 €
mit dem Code

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln

Verkauft von Violet Shop

Produktinformationen

Beschreibung

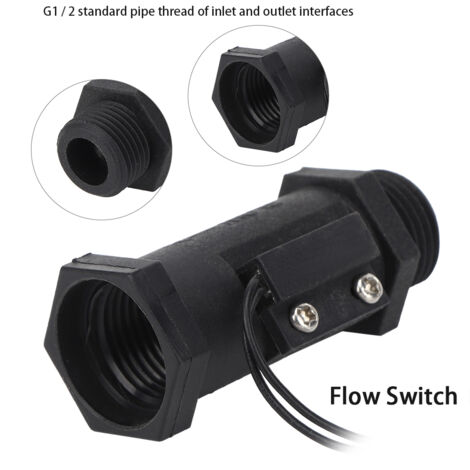

Willkommen in unserem Shop! Dieser Wasserdurchflusssensor wandelt den Wasserdurchfluss in ein schalterähnliches elektrisches Signal um, sobald ein bestimmter Durchfluss erreicht ist. Der Sensor besteht aus einem Magnetkern, einer Rückstellfeder, einem Gehäuse aus geschmiedetem Kupfer oder Polycarbonat und dem Sensor selbst. Das Gehäuse ist aus PP-Kunststoff gefertigt, der Magnetkern aus einem NdFeB-Permanentmagneten und der magnetische Steuerschalter des Sensors ist ein importiertes Bauteil mittlerer Leistung. Die Ein- und Auslassanschlüsse entsprechen dem G1/2-Standard und ermöglichen so eine einfache Handhabung. Darüber hinaus bietet dieser Durchflussschalter die Vorteile hoher Empfindlichkeit und Langlebigkeit.

**Produktdetails:**

* **Artikeltyp:** Wasserdurchflussschalter

* **Modell:** FS-135

* **Gewindegröße:** G1/2 Innen- und Außengewinde

* **Material:** PP-Kunststoff

* **Betriebsspannung:** DC 0-110 V

* **Betriebsstrom:** 0,5-1 A

* **Mittleres Übersetzungsverhältnis:** 0,7

* **Signalausgangslast:** DC 24 V / 0,5 A, 36 V / 0,5 A

* **Geeignete Umgebungstemperatur:** ≥ 1 °C

* **Geeignete Betriebstemperatur:** ≤ 100 °C

* **Mindestdurchflussmenge beim Anlaufen:** ≥0,75 l/min

* **Maximale Durchflussmenge:** ≤5 l/min

* **Nennbetriebsdruck:** ≤0,65 MPa

* **Maximaler Gehäusedruck:** ≤1,5 MPa

**Funktionsprinzip:**

Wenn die Wasserdurchflussmenge in der Leitung 0,75 l/min überschreitet, bewegt sich der Magnetkern unter dem Einfluss der Strömung und treibt die Magnetquelle an, wodurch eine magnetische Regelfunktion erzeugt wird. Dies veranlasst den Sensor, ein Schaltsignal „1“ auszugeben, das an das Steuerungssystem des Geräts übertragen wird. Nach der Leistungsverstärkung wird das Ziel der Wasserdurchflussregelung erreicht. Bei einem Durchfluss von weniger als 0,75 l/min im Rohr wird der Magnetkern durch die Rückstellfeder in seine Ausgangsposition zurückgeführt. Dadurch sendet der Sensor ein „0“-Schaltsignal und stoppt das System.

**Anwendungsbereich und Anpassungsbedingungen:** 1. Die Umgebungstemperatur darf nicht unter 0 °C liegen. Vermeiden Sie Stöße auf das Gehäuse und halten Sie das Gerät von magnetischen Gegenständen fern. 2. Da das Ausgangssignal binär (Ein/Aus) ist, muss die Ansteuerung des zu steuernden Objekts ebenfalls über einen Schalter erfolgen. 3. Die Leistung des zu steuernden Objekts darf die Signalbelastbarkeit nicht überschreiten. 4. Dieses Gerät ist für die Steuerung von wässrigen Medien (Wasser) ausgelegt und kann nicht für andere Medien verwendet werden. **Lieferumfang:** * 1 x Wasserdurchflussschalter

Eigenschaften

Marke
LEDE
Material
Polypropylen
Menge pro Pack
1
ManoMano Art.-Nr
ME102702496
MMID
187255538444
Herstellerreferenz
ZLQ0403[ym]-5308
EAN
1272524433285
