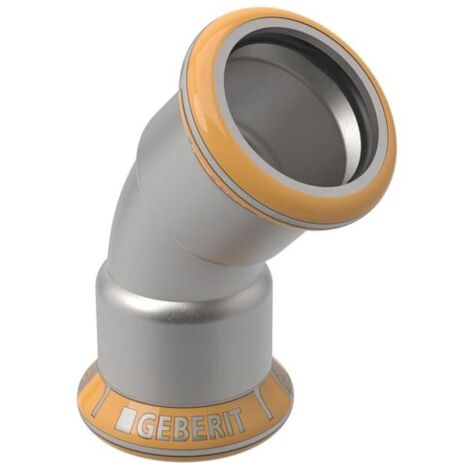

Geberit Bogen Mapress Therm 45 Grad, 15mm, Edelstahl, 42802

Geberit Bogen Mapress Therm 45 Grad, 15mm, Edelstahl, 42802

Der Geberit Mapress Therm Bogen ermöglicht eine präzise 45-Grad-Richtungsänderung in Edelstahl-Rohrleitungssystemen. Das Bauteil ist für den Einsatz in Versorgungssystemen konzipiert und zeichnet sich durch eine hohe mechanische Stabilität aus.

Zuverlässige Verbindungstechnik

Der Bogen verfügt über zwei Pressmuffen mit M-Kontur, die eine dauerhafte und zugfeste Verbindung ermöglichen. Zur Erhöhung der Sicherheit bei der Montage ist das System unverpresst undicht, wodurch sich Fehlverbindungen während der Druckprüfung unmittelbar identifizieren lassen. Ein integrierter Pressindikator unterstützt die visuelle Kontrolle der fachgerechten Verpressung.

Material und Einsatzbereich

Gefertigt aus hochwertigem Edelstahl, ist das Formstück für anspruchsvolle Installationen ausgelegt. Die Abdichtung erfolgt über einen Dichtring aus CIIR. Das Bauteil ist ausschließlich für geschlossene Versorgungssysteme vorgesehen und ausdrücklich nicht für Trinkwasserinstallationen zugelassen.

Technische Daten

• Werkstoff: Edelstahl
• Winkel: 45 °
• Rohraußendurchmesser: 15 mm
• Nennweite: DN 12
• Z-Maß: 0,8 cm
• Länge: 2,8 cm
• Dichtungsmaterial: CIIR

Die robuste Konstruktion aus Edelstahl in Kombination mit der bewährten M-Kontur sorgt für eine langlebige und sichere Rohrverbindung in Heizungs- und Kühlsystemen. Mit einem Außendurchmesser von 15 mm und einem Z-Maß von 0,8 cm bietet das Formstück eine passgenaue Lösung für präzise Installationen. Durch die Kombination aus zugfester Verbindungstechnik und der zuverlässigen CIIR-Dichtung unterstützt das System eine effiziente und betriebssichere Leitungsführung in Versorgungssystemen.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 42802
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Rohraußendurchmesser Anschluss 2: 15
• Länge Anschluss 1: 28
• Länge Anschluss 2: 28
• Arbeitslänge Anschluss 1: 8
• Arbeitslänge Anschluss 2: 8
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
