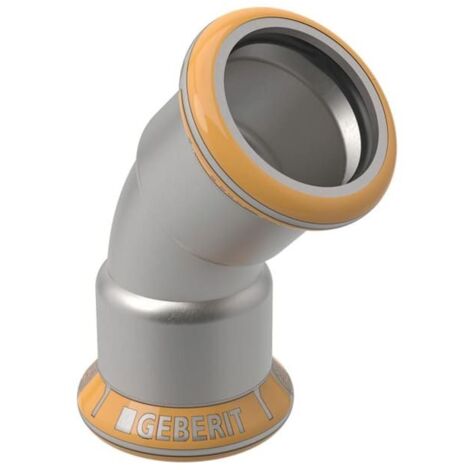

Geberit Mapress Therm Bogen 45 Grad, d 35mm

Geberit Bogen Mapress Therm 45 Grad, DN 32, 35mm, Edelstahl, 42806

Dieser 45-Grad-Bogen aus der Serie Mapress Therm ermöglicht eine präzise Richtungsänderung in Edelstahl-Rohrleitungssystemen. Das Bauteil ist für den Einsatz in Versorgungssystemen konzipiert und zeichnet sich durch eine hohe mechanische Stabilität aus.

Zuverlässige Verbindungstechnik

Der Bogen verfügt über zwei Pressmuffen mit M-Kontur, die eine dauerhafte und zugfeste Verbindung ermöglichen. Zur Erhöhung der Sicherheit bei der Montage ist das Bauteil unverpresst undicht und mit einem Pressindikator ausgestattet, der eine visuelle Kontrolle der Verpressung unterstützt. Der integrierte Dichtring aus schwarzem CIIR sorgt für eine zuverlässige Abdichtung innerhalb des Systems.

Einsatzhinweise

Das aus rostfreiem Edelstahl gefertigte Formteil ist für den Einsatz in geschlossenen Systemen vorgesehen. Es ist ausdrücklich nicht für Trinkwasserinstallationen zugelassen. Die robuste Materialwahl unterstützt eine langlebige Installation in den entsprechenden Versorgungsleitungen.

Technische Daten

• Werkstoff: Edelstahl
• Nennweite: DN 32
• Außendurchmesser: 35 mm
• Winkel: 45 °
• Länge: 4,3 cm
• Z-Maß: 1,7 cm
• Dichtungsmaterial: CIIR
• Anschlussart: Pressmuffe

Durch die Kombination aus hochwertigem Edelstahl und der bewährten M-Kontur-Pressverbindung bietet dieser 45-Grad-Bogen eine sichere Lösung für anspruchsvolle Versorgungssysteme. Mit einem Außendurchmesser von 35 mm und der Nennweite DN 32 ist das Bauteil präzise auf gängige Systemanforderungen abgestimmt. Die integrierte Dichtung aus CIIR sowie die Eigenschaft der unverpressten Undichtigkeit unterstützen eine fachgerechte und prozesssichere Montage in der Haustechnik.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 42806
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 45
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 32
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 35
• Rohraußendurchmesser Anschluss 2: 35
• Länge Anschluss 1: 43
• Länge Anschluss 2: 43
• Arbeitslänge Anschluss 1: 17
• Arbeitslänge Anschluss 2: 17
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 32
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
