Geberit Mapress Therm Bogen 90 Grad, 15mm, Edelstahl, 40302

Geberit Mapress Therm Bogen 90 Grad, 15mm, Edelstahl, 40302

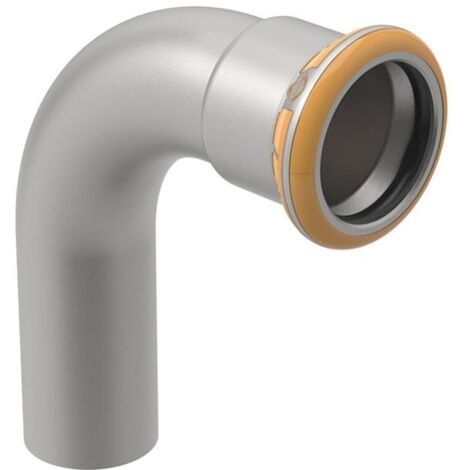

Dieser 90-Grad-Bogen aus der Serie Mapress Therm von Geberit ermöglicht eine präzise Richtungsänderung in Edelstahl-Rohrleitungssystemen. Das Bauteil ist mit einem Einschubende sowie einer Pressmuffe ausgestattet und für Versorgungsleitungen konzipiert. Die Eigenschaft unverpresst undicht erhöht die Sicherheit bei der Montage.

Zuverlässige Verbindungstechnik

Der aus Edelstahl gefertigte Bogen ist für einen Rohraußendurchmesser von 15 mm ausgelegt. Zur Abdichtung ist ein Dichtring aus CIIR in Schwarz integriert. Die Verbindung erfolgt über eine Presskontur, die eine zugfeste Installation in Versorgungssystemen ermöglicht. Dieses Produkt ist nicht für Trinkwasserinstallationen zugelassen.

Technische Daten

• Werkstoff: Edelstahl
• Winkel: 90 °
• Rohraußendurchmesser: 15 mm
• Nennweite: DN 12
• Dichtungsmaterial: CIIR
• Länge: 3,8 cm
• Höhe: 4,8 cm
• Z-Maß: 1,8 cm

Der Edelstahl-Bogen überzeugt durch seine robuste Verarbeitung bei der Installation von Versorgungsleitungen. Mit einem Außendurchmesser von 15 mm und dem 90-Grad-Winkel bietet er eine passgenaue Lösung für Rohrführungsprojekte. Die Kombination aus zugfester Verbindungstechnik und dem integrierten CIIR-Dichtring sorgt für eine zuverlässige Funktionalität in den zugelassenen Anwendungsbereichen.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 40302
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Rohraußendurchmesser Anschluss 2: 15
• Länge Anschluss 1: 48
• Länge Anschluss 2: 38
• Arbeitslänge Anschluss 2: 18
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
