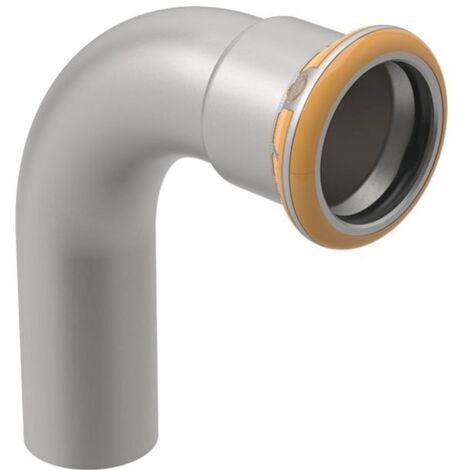

Geberit Mapress Therm Bogen 90 Grad, DN 15, 18mm, Edelstahl, 40303

Geberit Mapress Therm Bogen 90 Grad, DN 15, 18mm, Edelstahl, 40303

Der Geberit Mapress Therm Bogen mit 90 Grad Winkel ermöglicht eine präzise Richtungsänderung in Edelstahl-Rohrleitungssystemen. Das aus hochwertigem Edelstahl gefertigte Formstück ist für einen Rohraußendurchmesser von 18 mm ausgelegt und für den Einsatz in Versorgungssystemen konzipiert.

Verbindungstechnik und Montage

Das Bauteil verfügt über ein Einschubende sowie eine Pressmuffe, die eine zugfeste Verbindung ermöglichen. Zur Unterstützung einer fachgerechten Installation ist das System mit einem Pressindikator ausgestattet, der im unverpressten Zustand Undichtigkeiten anzeigt. Die Abdichtung erfolgt über einen integrierten Dichtring aus schwarzem CIIR.

Einsatzhinweise

Aufgrund der Materialeigenschaften und der Dichtungsspezifikation ist dieses Produkt ausschließlich für geschlossene Versorgungssysteme vorgesehen und nicht für Trinkwasserinstallationen zugelassen.

Technische Daten

• Werkstoff: Edelstahl
• Winkel: 90 °
• Rohraußendurchmesser: 18 mm
• Nennweite: DN 15
• Dichtungsmaterial: CIIR
• Z-Maß: 2,2 cm
• Höhe: 5,2 cm
• Länge: 4,2 cm

Dieser 90-Grad-Bogen aus Edelstahl bietet eine langlebige Lösung für anspruchsvolle Versorgungsleitungen. Mit einem Nenndurchmesser von DN 15 und einem Außendurchmesser von 18 mm lässt sich das Bauteil effizient in bestehende Systeme integrieren. Die integrierte Pressindikator-Funktion unterstützt eine sichere Montage und sorgt für eine zuverlässige Dichtheit im Betrieb.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 40303
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 18
• Rohraußendurchmesser Anschluss 2: 18
• Länge Anschluss 1: 52
• Länge Anschluss 2: 42
• Arbeitslänge Anschluss 2: 22
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
