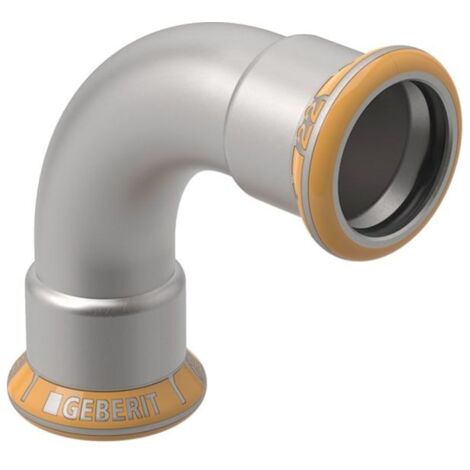

Geberit Bogen Mapress Therm, 90 Grad, 22mm, Edelstahl, 41104

Geberit Bogen Mapress Therm, 90 Grad, 22mm, Edelstahl, 41104

Dieser 90-Grad-Bogen aus der Serie Mapress Therm von Geberit ermöglicht eine präzise Rohrführung in Versorgungssystemen. Das aus hochwertigem Edelstahl gefertigte Formstück ist für eine dauerhafte und zugfeste Verbindung konzipiert.

Zuverlässige Verbindungstechnik

Der Bogen ist beidseitig mit Pressmuffen ausgestattet, die eine effiziente Montage durch Verpressen erlauben. Ein integrierter Pressindikator sowie die Eigenschaft, im unverpressten Zustand undicht zu sein, unterstützen eine sichere Installation und eine schnelle visuelle Kontrolle der Verbindung. Der schwarze Dichtring aus CIIR sorgt für die notwendige Abdichtung innerhalb des Systems.

Einsatzhinweise

Das Bauteil ist speziell für den Einsatz in Versorgungssystemen vorgesehen. Es ist ausdrücklich nicht für Trinkwasserinstallationen zugelassen. Die unbehandelte Oberfläche des rostfreien Stahls unterstreicht die robuste Ausführung für technische Anwendungen.

Technische Daten

• Werkstoff: Edelstahl
• Nennweite: DN 20
• Rohraußendurchmesser: 22 mm
• Winkel: 90 °
• Länge: 4,7 cm
• Z-Maß: 2,6 cm
• Dichtungsmaterial: CIIR

Durch die Kombination aus zugfester Edelstahlkonstruktion und der bewährten Pressmuffen-Technik bietet dieser 90-Grad-Bogen eine zuverlässige Lösung für anspruchsvolle Versorgungssysteme. Mit einem Rohraußendurchmesser von 22 mm und einer Nennweite von DN 20 ist das Formstück präzise auf gängige Systemanforderungen abgestimmt und ermöglicht eine fachgerechte Installation außerhalb des Trinkwasserbereichs.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 41104
• Form: Bogen
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 22
• Länge Anschluss 1: 47
• Länge Anschluss 2: 47
• Arbeitslänge Anschluss 1: 26
• Arbeitslänge Anschluss 2: 26
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
