Geberit Bogen Mapress Therm, 90 Grad, 22mm, Edelstahl, 40304

Geberit Bogen Mapress Therm, 90 Grad, 22mm, Edelstahl, 40304

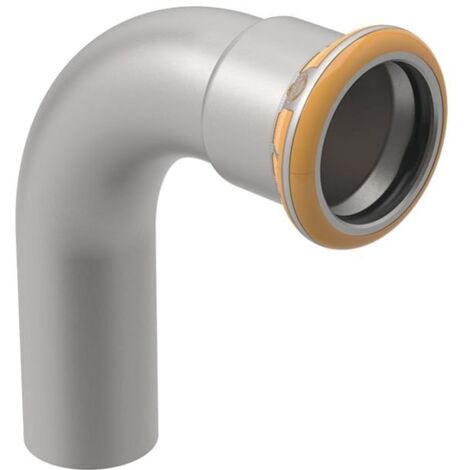

Dieser 90-Grad-Bogen aus der Serie Mapress Therm ermöglicht eine präzise Richtungsänderung in Edelstahl-Rohrleitungssystemen. Das Bauteil ist mit einem Einschubende sowie einer Pressmuffe ausgestattet und zeichnet sich durch eine hohe Zugfestigkeit aus. Der Einsatz ist für geschlossene Versorgungssysteme konzipiert.

Zuverlässige Verbindungstechnik

Der aus hochwertigem Edelstahl gefertigte Bogen verfügt über einen integrierten Dichtring aus CIIR in Schwarz. Zur Erhöhung der Sicherheit bei der Montage ist das System unverpresst undicht, wodurch sich Fehlverbindungen während der Druckprüfung unmittelbar identifizieren lassen. Ein integrierter Pressindikator unterstützt zudem die korrekte Verarbeitung der Verbindung. Aufgrund der Materialeigenschaften ist das Bauteil nicht für Trinkwasserinstallationen zugelassen.

Technische Daten

• Werkstoff: Edelstahl
• Winkel: 90 °
• Außendurchmesser: 22 mm
• Nennweite: DN 20
• Dichtungsmaterial: CIIR
• Anschluss 1: Einschubende
• Anschluss 2: Pressmuffe
• Länge: 4,7 cm
• Höhe: 5,8 cm
• Z-Maß: 2,6 cm

Durch die Kombination aus zugfester Edelstahl-Verarbeitung und der unverpresst undichten Sicherheitsfunktion bietet dieser Bogen eine zuverlässige Lösung für anspruchsvolle Versorgungssysteme. Mit einem Außendurchmesser von 22 mm und einem Winkel von 90 Grad eignet sich das Bauteil ideal für präzise Rohrführungen in Heizungs- und Kühlanlagen.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 40304
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 22
• Länge Anschluss 1: 58
• Länge Anschluss 2: 47
• Arbeitslänge Anschluss 2: 26
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
