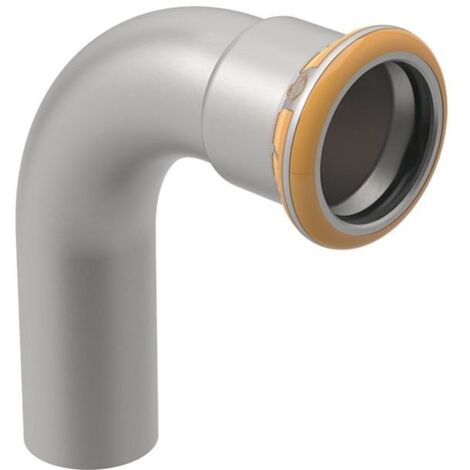

Geberit Bogen Mapress Therm, 90 Grad, DN 32, 35mm, Edelstahl, Edelstahl

Geberit Bogen Mapress Therm, 90 Grad, DN 32, 35mm, Edelstahl, Edelstahl

Dieser 90-Grad-Bogen aus der Serie Mapress Therm von Geberit ermöglicht eine präzise Richtungsänderung in Versorgungssystemen. Das aus Edelstahl gefertigte Formstück ist für den Einsatz in geschlossenen Systemen konzipiert. Die Verbindung erfolgt über ein Schiebeende sowie eine Pressmuffe, wobei die Komponente für eine zuverlässige Montage mit einem schwarzen CIIR-Dichtring ausgestattet ist.

Zuverlässige Verbindungstechnik

Der Bogen ist für eine dauerhafte und zugfeste Installation ausgelegt. Ein wesentliches Sicherheitsmerkmal ist die Eigenschaft, dass die Verbindung im unverpressten Zustand undicht bleibt, wodurch eine schnelle visuelle Kontrolle während der Druckprüfung möglich ist. Der integrierte Pressindikator unterstützt die fachgerechte Verarbeitung. Dieses Bauteil ist ausschließlich für geschlossene Versorgungssysteme vorgesehen und nicht für Trinkwasserinstallationen zugelassen.

Technische Daten

• Werkstoff: Edelstahl
• Nennweite: DN 32
• Rohraußendurchmesser: 35 mm
• Winkel: 90 °
• Länge: 6,8 cm
• Höhe: 7,4 cm
• Z-Maß: 4,2 cm
• Dichtungsmaterial: CIIR

Durch die robuste Edelstahlkonstruktion und die Geometrie mit einem Z-Maß von 4,2 cm bietet dieses Formstück eine langlebige Lösung für anspruchsvolle Installationen. Die Kombination aus Schiebeende und Pressmuffe in der Nennweite DN 32 sorgt für eine effiziente Montage in Versorgungssystemen. Die bewährte Dichtungstechnik aus CIIR und die Sicherheitsfunktion der unverpressten Undichtigkeit tragen maßgeblich zur Betriebssicherheit der Anlage bei.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 43306
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 32
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 35
• Rohraußendurchmesser Anschluss 2: 35
• Länge Anschluss 1: 74
• Länge Anschluss 2: 68
• Arbeitslänge Anschluss 2: 42
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 32
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
