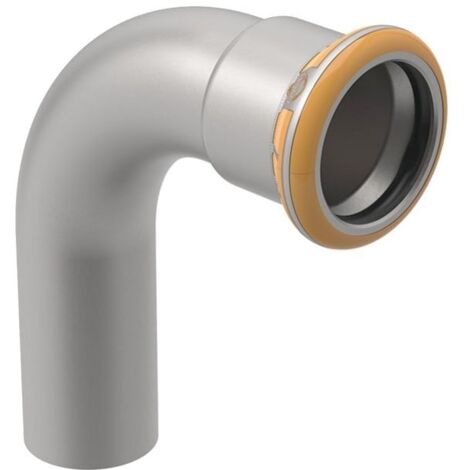

Geberit Mapress Therm Bogen mit Einschubende 90 Grad, d 42mm

Geberit Bogen Mapress Therm, 90 Grad, DN 40, 42mm, Edelstahl, 43307

Der Geberit Mapress Therm Bogen mit 90-Grad-Winkel ermöglicht eine präzise Richtungsänderung in Edelstahl-Rohrleitungssystemen. Das Bauteil ist mit einem Einschubende sowie einer Pressmuffe ausgestattet und für den Einsatz in Versorgungssystemen konzipiert. Eine Verwendung in Trinkwasserinstallationen ist nicht zulässig.

Zuverlässige Verbindungstechnik

Der aus rostfreiem Edelstahl gefertigte Bogen verfügt über einen Pressindikator und ist im unverpressten Zustand undicht, was eine schnelle visuelle Kontrolle während der Montage unterstützt. Die Abdichtung erfolgt über einen integrierten Dichtring aus CIIR in Schwarz. Das Bauteil ist zugfest ausgeführt und für eine effiziente Installation in anspruchsvollen Leitungssystemen optimiert.

Technische Daten

• Werkstoff: Edelstahl
• Nennweite: DN 40
• Rohraußendurchmesser: 42 mm
• Winkel: 90 °
• Z-Maß: 5 cm
• Länge: 8 cm
• Höhe: 8,8 cm

Die Kombination aus der bewährten M-Kontur und der robusten Materialwahl sorgt für eine stabile Rohrführung. Mit einem Außendurchmesser von 42 mm und der präzisen Fertigung bietet dieses Bauteil eine zuverlässige Lösung für die fachgerechte Installation in Versorgungssystemen.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 43307
• Form: Bogen
• Anschluss 1: Schiebeende
• Anschluss 2: Pressmuffe
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 40
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 42
• Rohraußendurchmesser Anschluss 2: 42
• Länge Anschluss 1: 88
• Länge Anschluss 2: 80
• Arbeitslänge Anschluss 2: 50
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 40
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
