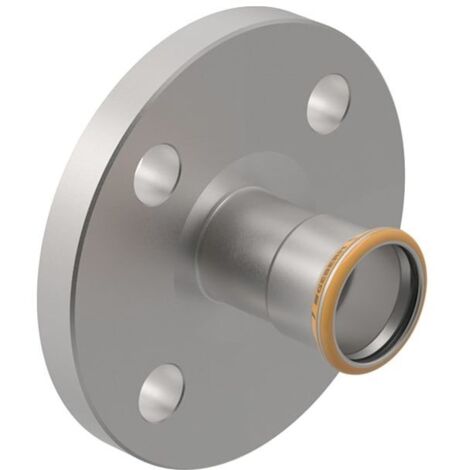

Geberit Mapress Therm Flansch PN 10/16 mit Pressmuffe 42mm, DN 40

Geberit Flansch Mapress Therm, DN 40, 42mm, Edelstahl, Edelstahl, 43737

Dieser Flansch aus der Serie Mapress Therm von Geberit ermöglicht eine sichere Verbindung zwischen Presssystemen und Flanschkomponenten in Heizungs- und Kühlanlagen. Das Bauteil aus hochwertigem Edelstahl ist für einen Nenndurchmesser von DN 40 ausgelegt und verfügt über eine integrierte Pressmuffe. Dank des Pressindikators und der Eigenschaft, im unverpressten Zustand undicht zu sein, wird eine zuverlässige Montage sichergestellt.

Zuverlässige Verbindungstechnik

Der Flansch entspricht der Form B1 nach EN 1092-1 und bietet eine erhöhte Dichtleiste mit Standarddichtfläche. Ausgestattet mit einem Dichtring aus CIIR in Schwarz, ist das System für den Einsatz in geschlossenen Kreisläufen optimiert. Die Konstruktion ist zugfest und für einen Betriebsdruck von PN 10/16 ausgelegt. Dieses Produkt ist nicht für Trinkwasserinstallationen zugelassen.

Technische Daten

• Nennweite: DN 40
• Rohraußendurchmesser: 42 mm
• Flansch-Lochkreisdurchmesser: 110 mm
• Anzahl Schrauben: 4 St.
• Werkstoff: Edelstahl
• Dichtungsmaterial: CIIR
• Baulänge: 7,9 cm
• Druckstufe: PN 10/16

Die robuste Ausführung aus Edelstahl in Kombination mit der präzisen Pressmuffe sorgt für eine dauerhafte und stabile Anbindung in Versorgungssystemen. Mit einer Nennweite von DN 40 und einem Rohraußendurchmesser von 42 mm ist der Flansch ideal für anspruchsvolle Heizungsanwendungen geeignet. Die einfache Handhabung durch den Pressindikator unterstützt eine effiziente Installation, während die zugfeste Verbindung die notwendige Sicherheit im Betrieb sicherstellt.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 43737
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Flansch
• Länge: 79
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 40
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 42
• Rohraußendurchmesser Anschluss 2: 150
• Länge Anschluss 1: 61
• Länge Anschluss 2: 18
• Arbeitslänge Anschluss 1: 49
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 40
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
