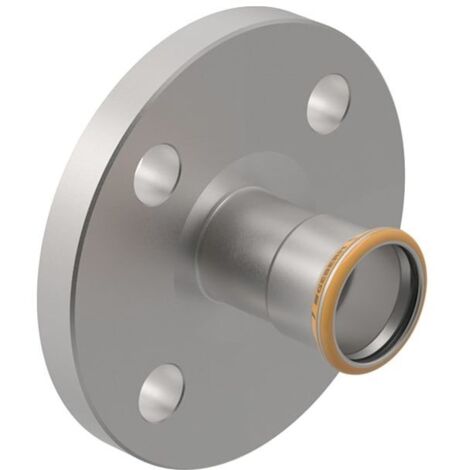

Geberit Mapress Therm Flansch PN 10/16 mit Pressmuffe 76,1mm, DN 65, 43739

Geberit Mapress Therm Flansch PN 10/16 mit Pressmuffe 76,1mm, DN 65, 43739

Der Geberit Mapress Therm Flansch mit Pressmuffe ermöglicht eine sichere Verbindung in technischen Rohrleitungssystemen. Das Bauteil aus Edelstahl ist für einen Nenndurchmesser von DN 65 ausgelegt und entspricht der Form B1 nach EN 1092-1 mit erhöhter Dichtleiste. Der Einsatz ist für Heizungs- und Kühlsysteme vorgesehen, jedoch nicht für Trinkwasserinstallationen zulässig.

Verbindungstechnik und Sicherheit

Die Konstruktion ist zugfest und verfügt über einen schwarzen Dichtring aus CIIR. Zur Erhöhung der Montagesicherheit ist das Bauteil unverpresst undicht und mit einem Pressindikator zur visuellen Kontrolle der fachgerechten Verpressung ausgestattet.

Technische Daten

• Nennweite: DN 65
• Rohraußendurchmesser: 76,1 mm
• Flansch-Außendurchmesser: 18,5 cm
• Flansch-Lochkreisdurchmesser: 145 mm
• Anzahl Schrauben: 4 St.
• Länge: 11,8 cm
• Werkstoff: Edelstahl
• Dichtungsmaterial: CIIR

Dieses Edelstahl-Bauteil bietet eine robuste Lösung für anspruchsvolle Versorgungssysteme. Mit einem Nenndurchmesser von DN 65 und einem Rohraußendurchmesser von 76,1 mm ermöglicht es eine präzise Integration in bestehende Rohrleitungsnetze. Die Kombination aus der 4-Loch-Flanschverbindung und der integrierten Pressmuffe sorgt für eine stabile und zuverlässige Systemanbindung.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 43739
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Flansch
• Länge: 118
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 65
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 76,1
• Rohraußendurchmesser Anschluss 2: 185
• Länge Anschluss 1: 92
• Länge Anschluss 2: 18
• Arbeitslänge Anschluss 1: 65
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 65
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
