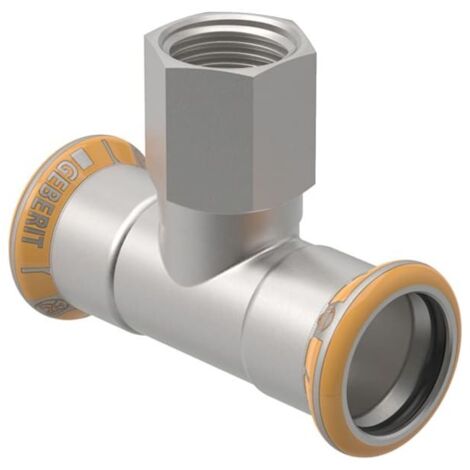

Geberit Mapress Therm T-Stück mit Innengewinde D 22mm, Rp 1/2", D1 22mm

Geberit Mapress Therm T-Stück mit Innengewinde D 22mm, Rp 1/2", D1 22mm

Das Geberit Mapress Therm T-Stück aus Edelstahl ermöglicht eine präzise Abzweigung in versorgungstechnischen Anlagen wie Heizungs- oder Kühlsystemen. Das Bauteil kombiniert zwei Pressmuffen mit einem Rohraußendurchmesser von 22 mm und einen Abgang mit einem zylindrischen Innengewinde von 1/2 Zoll. Es ist nicht für Trinkwasserinstallationen zugelassen.

Zuverlässige Verbindungstechnik

Das Fitting ist für eine dauerhafte und zugfeste Verbindung in geschlossenen Systemen konzipiert. Zur Erhöhung der Montagesicherheit ist das Bauteil unverpresst undicht und mit einem Pressindikator ausgestattet, der eine visuelle Kontrolle der fachgerechten Verpressung ermöglicht. Ein integrierter Dichtring aus CIIR in Schwarz sorgt für die notwendige Abdichtung der Verbindung.

Die robuste Ausführung aus Edelstahl ermöglicht eine hohe Langlebigkeit in versorgungstechnischen Anlagen. Mit einem Abgangswinkel von 90 Grad und einer Gesamtlänge von 7,4 cm lässt sich das T-Stück effizient in bestehende Rohrleitungsnetze integrieren. Die Kombination aus bewährter Pressverbindung und dem zylindrischen Innengewinde bietet eine flexible Lösung für anspruchsvolle Installationsaufgaben in der Haustechnik.

Technische Daten

• Werkstoff: Edelstahl
• Rohraußendurchmesser: 22 mm
• Innengewinde: 1/2 Zoll
• Winkel: 90 °
• Nennweite: DN 20
• Länge: 7,4 cm
• Z-Maß: 1,6 cm
• Dichtungsmaterial: CIIR

Das T-Stück aus Edelstahl überzeugt durch seine passgenaue Verarbeitung und die einfache Montage mittels Pressverbindung. Durch die Kombination aus zwei 22 mm Pressmuffen und einem 1/2 Zoll Innengewinde eignet es sich ideal für den Einsatz in geschlossenen Versorgungssystemen. Die zugfeste Konstruktion und der integrierte Pressindikator unterstützen eine sichere und effiziente Installation in der Haustechnik.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 41307
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: rostfreier Stahl
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Nenndurchmesser Anschluss 3: DN 20
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 3: 22
• Länge Anschluss 1: 37
• Länge Anschluss 2: 43
• Arbeitslänge Anschluss 1: 16
• Arbeitslänge Anschluss 2: 30
• Länge Anschluss 3: 37
• Arbeitslänge Anschluss 3: 16
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Mehrteilig: nein
