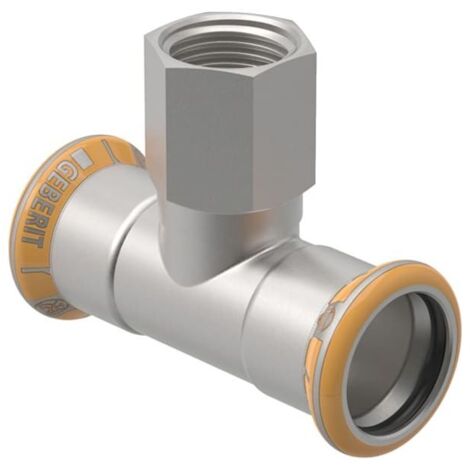

Geberit Mapress Therm T-Stück mit Innengewinde d 22mm, Rp 3/4″, d1 22mm

Geberit Mapress Therm T-Stück mit Innengewinde D 22mm, Rp 3/4", D1 22mm

Das T-Stück aus der Serie Mapress Therm ermöglicht eine zuverlässige Abzweigung in Heizungs- und Kühlsystemen. Gefertigt aus Edelstahl, ist das Bauteil für geschlossene Kreisläufe konzipiert und nicht für Trinkwasserinstallationen zugelassen.

Zuverlässige Verbindungstechnik

Das Fitting verfügt über zwei Pressmuffen mit einem Rohraußendurchmesser von 22 mm sowie einen Abgang mit einem zylindrischen Innengewinde der Größe Rp 3/4 Zoll. Die Konstruktion zeichnet sich durch ihre Zugfestigkeit aus. Zur Abdichtung ist ein Dichtring aus CIIR in Schwarz integriert. Das Bauteil ist im unverpressten Zustand undicht, was eine schnelle Kontrolle während der Montage unterstützt. Ein Pressindikator erleichtert die visuelle Überprüfung der fachgerechten Verpressung.

Technische Daten

• Werkstoff: Edelstahl
• Nennweite: DN 20
• Rohraußendurchmesser: 22 mm
• Innengewinde: Rp 3/4 Zoll
• Winkel: 90 °
• Länge: 7,4 cm
• Z-Maß: 1,6 cm
• Dichtungsmaterial: CIIR

Dieses T-Stück aus Edelstahl bietet eine robuste Lösung für die Installation in Heizungs- und Kühlsystemen. Mit einer Nennweite von DN 20 und einem 90-Grad-Winkel sorgt es für eine präzise Leitungsführung. Die Kombination aus zwei 22 mm Pressmuffen und einem Rp 3/4 Zoll Innengewinde ermöglicht eine flexible Anbindung. Dank der integrierten CIIR-Dichtung und der Eigenschaft, im unverpressten Zustand undicht zu sein, wird eine hohe Sicherheit bei der Montage erreicht.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Therm
• Hersteller-Artikelnummer: 41308
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: rostfreier Stahl
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Nenndurchmesser Anschluss 3: DN 20
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 3: 22
• Länge Anschluss 1: 37
• Länge Anschluss 2: 46
• Arbeitslänge Anschluss 1: 16
• Arbeitslänge Anschluss 2: 31
• Länge Anschluss 3: 37
• Arbeitslänge Anschluss 3: 16
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Mehrteilig: nein
