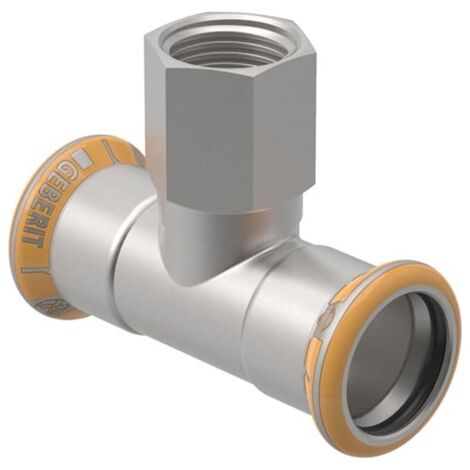

Geberit Mapress Therm T-Stück mit Innengewinde D 35mm, Rp 3/4", D1 35mm

Geberit Mapress Therm T-Stück mit Innengewinde D 35mm, Rp 3/4", D1 35mm

Das T-Stück aus der Serie Mapress Therm von Geberit ermöglicht eine zuverlässige Verbindung in Heizungs- und Kühlsystemen. Das aus Edelstahl gefertigte Formteil ist für geschlossene Kreisläufe konzipiert und bietet durch die integrierte Pressindikator-Funktion eine erhöhte Sicherheit bei der Montage.

Zuverlässige Verbindungstechnik

Das T-Stück verfügt über zwei Pressmuffen mit einem Rohraußendurchmesser von 35 mm sowie einen Abgang mit einem zylindrischen Innengewinde der Größe Rp 3/4 Zoll. Die Konstruktion ist auf eine zugfeste Verbindung ausgelegt und zeichnet sich durch die Eigenschaft aus, im unverpressten Zustand undicht zu sein, was eine einfache Kontrolle während der Installation erlaubt. Der Dichtring aus schwarzem CIIR sorgt für eine sichere Abdichtung innerhalb des Systems.

Einsatzhinweise

Dieses Bauteil ist ausschließlich für den Einsatz in Heizungs- und Kühlanlagen vorgesehen und nicht für Trinkwasserinstallationen zugelassen. Die Ausführung aus rostfreiem Stahl bietet eine hohe Beständigkeit in den spezifizierten Anwendungsbereichen.

Die Kombination aus präziser Fertigung und der bewährten Pressverbindungstechnik macht dieses T-Stück zu einer effizienten Lösung für Versorgungssysteme. Mit einem Rohraußendurchmesser von 35 mm und einem 90-Grad-Abgang mit Rp 3/4 Zoll Innengewinde bietet das Bauteil eine passgenaue Integration in Edelstahl-Rohrleitungsnetze. Die Verwendung von CIIR-Dichtungen und die M-Kontur unterstützen eine dauerhaft dichte Installation in geschlossenen Systemen.

Technische Daten

• Werkstoff: Edelstahl
• Rohraußendurchmesser: 35 mm
• Innengewinde: Rp 3/4 Zoll
• Winkel: 90 °
• Dichtungsmaterial: CIIR
• Nennweite: DN 32
• Länge: 10 cm
• Z-Maß: 2,4 cm

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 41313
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: rostfreier Stahl
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 32
• Nenndurchmesser Anschluss 3: DN 32
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 35
• Rohraußendurchmesser Anschluss 3: 35
• Länge Anschluss 1: 50
• Länge Anschluss 2: 53
• Arbeitslänge Anschluss 1: 24
• Arbeitslänge Anschluss 2: 38
• Länge Anschluss 3: 50
• Arbeitslänge Anschluss 3: 24
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 32
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Mehrteilig: nein
