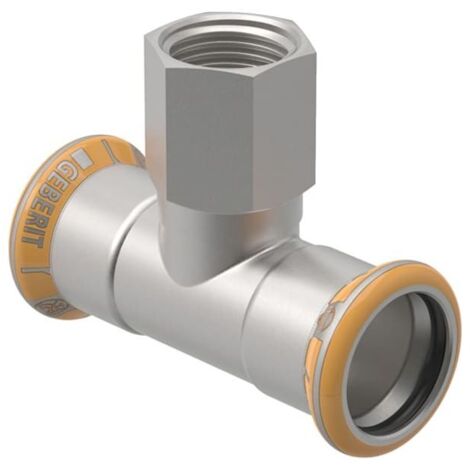

Geberit Mapress Therm T-Stück mit Innengewinde d 54mm, Rp 1″, d1 54mm

Geberit Mapress Therm T-Stück mit Innengewinde D 54mm, Rp 1", D1 54mm, 41322

Das T-Stück aus der Serie Mapress Therm von Geberit ermöglicht eine präzise Abzweigung in Heizungs- und Kühlsystemen. Das aus Edelstahl gefertigte Formteil ist für den Einsatz in geschlossenen Kreisläufen konzipiert und bietet eine hohe mechanische Belastbarkeit.

Verbindungstechnik und Montage

Das Bauteil verfügt über zwei Pressmuffen mit einem Außendurchmesser von 54 mm sowie einen Abgang mit einem zylindrischen Innengewinde von 1 Zoll. Die Konstruktion ist auf Sicherheit ausgelegt: Dank der Eigenschaft unverpresst undicht lässt sich eine nicht ordnungsgemäß ausgeführte Verpressung bereits bei der Druckprüfung identifizieren. Ein Pressindikator unterstützt die visuelle Kontrolle der fachgerechten Montage. Die Abdichtung erfolgt über einen CIIR-Dichtring.

Einsatzhinweise

Das Bauteil ist ausschließlich für geschlossene Systeme vorgesehen und nicht für Trinkwasserinstallationen zugelassen. Die Geometrie mit einem 90-Grad-Winkel ermöglicht eine präzise Leitungsführung bei einer Gesamtlänge von 13,8 cm.

Die Kombination aus Pressverbindung und zylindrischem Innengewinde bietet eine flexible Lösung für anspruchsvolle Installationen. Mit einem Außendurchmesser von 54 mm und der Fertigung aus rostfreiem Stahl ist eine zugfeste Integration in das Leitungssystem sichergestellt. Die einfache Handhabung durch die M-Kontur erleichtert die Montage in professionellen Versorgungsanlagen.

Technische Daten

• Werkstoff: Edelstahl
• Außendurchmesser: 54 mm
• Innengewinde: 1 Zoll
• Winkel: 90 °
• Gesamtlänge: 13,8 cm
• Dichtungsmaterial: CIIR
• Nennweite: 50 / 25 / 50

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Therm
• Hersteller-Artikelnummer: 41322
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: rostfreier Stahl
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 50
• Nenndurchmesser Anschluss 3: DN 50
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 54
• Rohraußendurchmesser Anschluss 3: 54
• Länge Anschluss 1: 69
• Länge Anschluss 2: 66
• Arbeitslänge Anschluss 1: 34
• Arbeitslänge Anschluss 2: 49
• Länge Anschluss 3: 69
• Arbeitslänge Anschluss 3: 34
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 50
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Mehrteilig: nein
