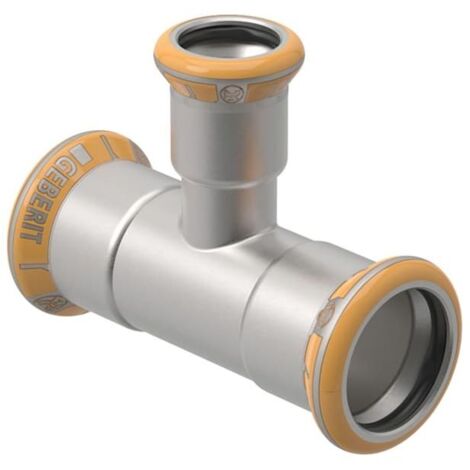

Geberit T-Stück reduziert Mapress Therm, 22x18x18mm, Edelstahl, 41228

Geberit T-Stück reduziert Mapress Therm, 22x18x18mm, Edelstahl, 41228

Das T-Stück aus der Serie Mapress Therm von Geberit ermöglicht eine zuverlässige Abzweigung in Heizungs- und Kühlsystemen. Das aus Edelstahl gefertigte Formteil ist für den Einsatz in geschlossenen Kreisläufen konzipiert. Eine Verwendung in Trinkwasserinstallationen ist nicht zulässig.

Zuverlässige Verbindungstechnik

Das T-Stück verfügt über drei Pressmuffen mit M-Kontur, die eine sichere Montage ermöglichen. Die Verbindung ist im unverpressten Zustand undicht, was eine einfache Kontrolle während der Installation unterstützt. Ein integrierter Pressindikator erleichtert die visuelle Überprüfung der ordnungsgemäßen Verpressung. Die Abdichtung erfolgt über einen Dichtring aus CIIR, der für die Anforderungen in Heizungsanwendungen ausgelegt ist.

Technische Daten

• Werkstoff: Edelstahl
• Anschluss 1: 22 mm Pressmuffe
• Anschluss 2: 18 mm Pressmuffe
• Anschluss 3: 18 mm Pressmuffe
• Winkel: 90 °
• Dichtungsmaterial: CIIR
• Nennweite: DN 20 / 15 / 15

Durch die Konstruktion aus rostfreiem Stahl und die präzise gefertigten Pressanschlüsse bietet dieses T-Stück eine dauerhafte Lösung für Versorgungssysteme. Die Kombination aus dem 90-Grad-Winkel und den reduzierten Abmessungen von 22x18x18 mm erlaubt eine flexible Leitungsführung in Heizungs- und Kühlanlagen. Die zuverlässige Dichtung aus CIIR und die integrierte Leckage-Erkennung bei unverpressten Verbindungen tragen zur Betriebssicherheit der Installation bei.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Therm
• Hersteller-Artikelnummer: 41228
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: rostfreier Stahl
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Nenndurchmesser Anschluss 3: DN 15
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Rohraußendurchmesser Anschluss 2: 18
• Rohraußendurchmesser Anschluss 3: 18
• Länge Anschluss 1: 37
• Länge Anschluss 2: 43
• Arbeitslänge Anschluss 1: 16
• Arbeitslänge Anschluss 2: 23
• Länge Anschluss 3: 48
• Arbeitslänge Anschluss 3: 28
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Mehrteilig: nein
