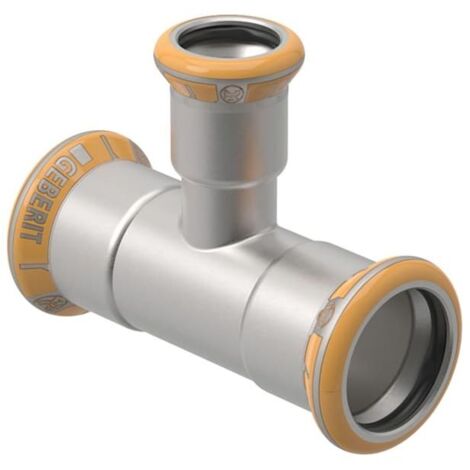

Geberit Mapress Therm T-Stück reduziert d 54mm, d1 28mm, d2 54mm

Geberit T-Stück Mapress Therm, DN 50/25/50, Edelstahl, 41224

Das Geberit Mapress Therm T-Stück aus Edelstahl ermöglicht eine präzise Abzweigung in Versorgungssystemen. Das Formteil ist für den Einsatz in geschlossenen Heizungs- und Kühlsystemen konzipiert und zeichnet sich durch eine hohe mechanische Belastbarkeit aus. Eine Verwendung in Trinkwasserinstallationen ist nicht zulässig.

Zuverlässige Verbindungstechnik

Das T-Stück verfügt über drei Pressmuffen mit M-Kontur, die eine dauerhafte und zugfeste Verbindung sicherstellen. Zur Erhöhung der Sicherheit bei der Montage ist das Bauteil mit einem Pressindikator ausgestattet, der eine visuelle Kontrolle ermöglicht. Zudem ist das System im unverpressten Zustand undicht, wodurch eine einfache Prüfung der Verbindungen vor der Inbetriebnahme möglich ist.

Material und Geometrie

Das Fitting besteht aus rostfreiem Edelstahl und ist mit einem Dichtring aus CIIR in Schwarz ausgestattet. Die präzise Fertigung sorgt für eine passgenaue Integration in Rohrleitungssysteme der Versorgungstechnik. Mit einem Winkel von 90 Grad unterstützt das Bauteil eine exakte Leitungsführung.

Technische Daten

• Werkstoff: Edelstahl
• Nennweite: DN 50 / 25 / 50
• Rohraußendurchmesser: 54 mm / 28 mm / 54 mm
• Winkel: 90 °
• Dichtungsmaterial: CIIR
• Anschlussart: Pressmuffe
• Länge: 13,8 cm

Durch die Kombination aus robustem Edelstahl und der bewährten Pressmuffen-Technik bietet dieses T-Stück eine effiziente Lösung für anspruchsvolle Versorgungssysteme. Mit einer Nennweite von DN 50/25/50 und einem Winkel von 90 Grad unterstützt es eine präzise Leitungsführung. Die integrierte Dichtung aus CIIR sowie die Eigenschaft der Unverpresst-Undichtheit tragen maßgeblich zur Betriebssicherheit und Montagefreundlichkeit in Heizungs- und Kühlanlagen bei.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 41224
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: rostfreier Stahl
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 50
• Nenndurchmesser Anschluss 3: DN 50
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 54
• Rohraußendurchmesser Anschluss 2: 28
• Rohraußendurchmesser Anschluss 3: 54
• Länge Anschluss 1: 69
• Länge Anschluss 2: 63
• Arbeitslänge Anschluss 1: 34
• Arbeitslänge Anschluss 2: 40
• Länge Anschluss 3: 69
• Arbeitslänge Anschluss 3: 34
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 50
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Mehrteilig: nein
