Geberit Mapress Therm T-Stück reduziert D 88,9mm, D1 76,1mm, D2 88,9mm

Geberit Mapress Therm T-Stück reduziert D 88,9mm, D1 76,1mm, D2 88,9mm

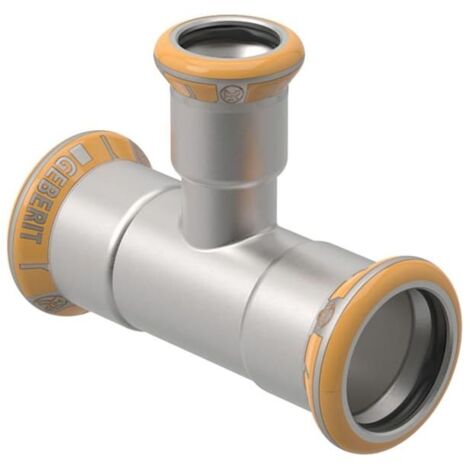

Dieses T-Stück aus der Serie Mapress Therm von Geberit ermöglicht eine zuverlässige Abzweigung in Edelstahl-Rohrleitungssystemen. Das Bauteil ist für den Einsatz in Versorgungssystemen konzipiert und nicht für Trinkwasserinstallationen zugelassen.

Robuste Verbindungstechnik

Das T-Stück verfügt über drei Pressmuffen mit der Kontur M, die eine zugfeste Verbindung ermöglichen. Zur Unterstützung der Montage ist das Bauteil mit einem Pressindikator ausgestattet. Zudem ist das System im unverpressten Zustand undicht, was eine einfache Überprüfung der Dichtheit während der Installation unterstützt.

Material und Ausführung

Gefertigt aus unbehandeltem Edelstahl, bietet das Fitting eine stabile Lösung für anspruchsvolle Anwendungen. Die Abdichtung erfolgt über einen integrierten Dichtring aus schwarzem CIIR. Das Bauteil weist einen Abgang mit einem reduzierten Durchmesser auf, was eine flexible Anpassung der Rohrleitungsführung innerhalb des Systems erlaubt.

Die Kombination aus Edelstahl und der bewährten Pressverbindungstechnik sorgt für Stabilität in Versorgungssystemen. Mit einem Außendurchmesser von 88,9 mm an den Hauptanschlüssen und einer reduzierten Abzweigung von 76,1 mm bietet das Bauteil eine präzise Passform für entsprechende Rohrdimensionen. Die einfache Handhabung durch den Pressindikator und die zuverlässige Dichtung aus CIIR machen dieses T-Stück zu einer effizienten Komponente für professionelle Installationen.

Technische Daten

• Werkstoff: Edelstahl
• Außendurchmesser Anschluss 1: 88,9 mm
• Außendurchmesser Anschluss 2: 76,1 mm
• Außendurchmesser Anschluss 3: 88,9 mm
• Winkel: 90 °
• Nennweite: 80 / 65 / 80
• Dichtungsmaterial: CIIR
• Anschlussart: Pressmuffe
• Konturcode: M
• Länge: 26 cm

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 41241
• Ausführung: T-Stück
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Winkel: 90
• Fließende Ausführung (mit Innenradius): nein
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: rostfreier Stahl
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Konturcode Verbindung 3: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 80
• Nenndurchmesser Anschluss 3: DN 80
• Anschluss 3: Pressmuffe
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 88,9
• Rohraußendurchmesser Anschluss 2: 76,1
• Rohraußendurchmesser Anschluss 3: 88,9
• Länge Anschluss 1: 130
• Länge Anschluss 2: 116
• Arbeitslänge Anschluss 1: 70
• Arbeitslänge Anschluss 2: 63
• Länge Anschluss 3: 130
• Arbeitslänge Anschluss 3: 70
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 80
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
• Mehrteilig: nein
