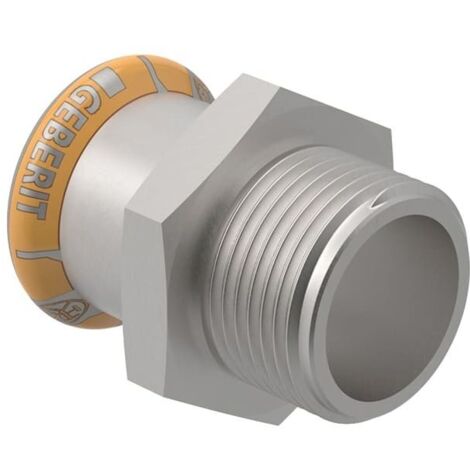

Geberit Übergang Mapress Therm gerade, DN 20, 22mm x R 3/4", Edelstahl, 41707

Geberit Übergang Mapress Therm gerade, DN 20, 22mm x R 3/4", Edelstahl, 41707

Der Geberit Mapress Therm Übergang ermöglicht eine zuverlässige Verbindung zwischen einem Edelstahl-Presssystem und Komponenten mit Außengewinde. Das gerade geformte Bauteil ist für den Einsatz in Versorgungssystemen konzipiert und zeichnet sich durch eine hohe Zugfestigkeit aus. Eine Verwendung in Trinkwasserinstallationen ist nicht zulässig.

Verbindungstechnik und Montage

Der Übergang verfügt über eine Pressmuffe mit einem Rohraußendurchmesser von 22 mm sowie ein konisches Außengewinde der Größe R 3/4 Zoll. Zur Abdichtung ist ein Dichtring aus schwarzem CIIR integriert. Die Konstruktion ist als unverpresst undicht gekennzeichnet und mit einem Pressindikator ausgestattet, was eine einfache Kontrolle während der Montage unterstützt.

Technische Daten

• Werkstoff: Edelstahl
• Nennweite: DN 20
• Rohraußendurchmesser: 22 mm
• Außengewinde: R 3/4 Zoll
• Länge: 4,4 cm
• Höhe: 2,3 cm
• Dichtungsmaterial: CIIR

Die robuste Ausführung aus Edelstahl sorgt für Stabilität in Heizungs- und Versorgungssystemen. Mit einer Nennweite von DN 20 und dem präzisen 3/4 Zoll Außengewinde bietet das Bauteil eine passgenaue Lösung für anspruchsvolle Installationen außerhalb des Trinkwasserbereichs.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 41707
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 44
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 21
• Länge Anschluss 2: 23
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
