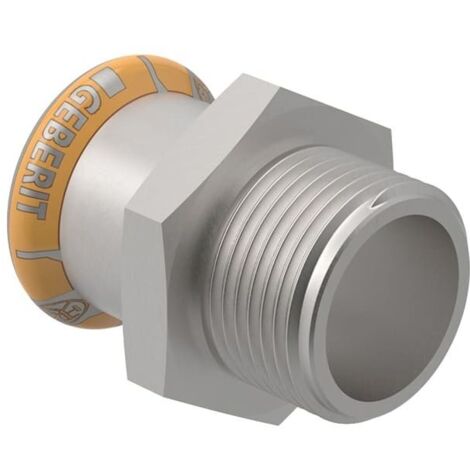

Geberit Mapress Therm Übergang mit Außengewinde D 35mm, R 1 1/4", 41709

Geberit Mapress Therm Übergang mit Außengewinde D 35mm, R 1 1/4", 41709

Der Geberit Mapress Therm Übergang ermöglicht die Verbindung zwischen einem Edelstahl-Presssystem und Komponenten mit Außengewinde. Das Bauteil ist für den Einsatz in geschlossenen Versorgungssystemen wie Heizungs- und Kühlanlagen konzipiert und besteht aus hochwertigem Edelstahl.

Verbindungstechnik und Montage

Das Fitting verfügt über einen Pressindikator zur visuellen Kontrolle der Verpressung. Im unverpressten Zustand ist die Verbindung undicht, was eine einfache Dichtheitsprüfung während der Montage unterstützt. Die zugfeste Konstruktion und der integrierte Dichtring aus schwarzem CIIR sorgen für eine dauerhafte Abdichtung. Die Montage erfolgt über eine Pressmuffe an einem Ende und ein kegeliges Außengewinde nach ISO 7-1 am anderen Ende.

Einsatzhinweise

Aufgrund der Materialeigenschaften ist die Verwendung in Trinkwasserinstallationen nicht zulässig. Das Bauteil ist für den Einsatz in Heizungs- und Kühlanlagen optimiert.

Technische Daten

• Werkstoff: Edelstahl
• Rohraußendurchmesser: 35 mm
• Außengewinde: R 1 1/4 Zoll
• Nennweite: DN 32
• Länge: 5,3 cm
• Höhe: 2,7 cm
• Dichtungsmaterial: CIIR

Die Konstruktion aus Edelstahl unterstützt eine langlebige Installation in Versorgungssystemen. Mit einem Rohraußendurchmesser von 35 mm und einem R 1 1/4 Zoll Außengewinde bietet der Übergang eine präzise Passform für die Systemintegration. Die Kombination aus Pressmuffen-Technik und zugfester Ausführung unterstützt eine effiziente Montage in Heizungs- und Kühlanwendungen.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 41709
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 53
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 32
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 35
• Länge Anschluss 1: 26
• Länge Anschluss 2: 27
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 32
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
