Geberit Übergang Mapress Therm, 28mm x Rp 3/4", Edelstahl, 41819

Geberit Übergang Mapress Therm, 28mm x Rp 3/4", Edelstahl, 41819

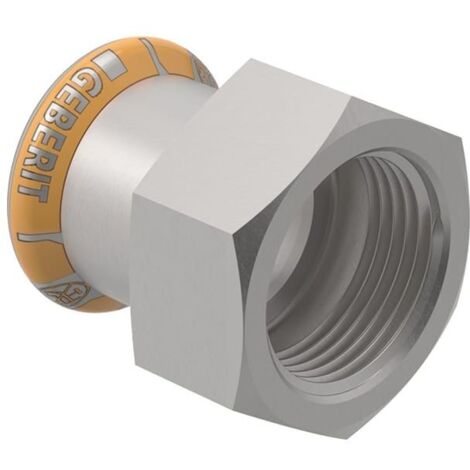

Dieser Übergang aus der Serie Mapress Therm ermöglicht eine Verbindung zwischen einem Edelstahlrohr und einem Bauteil mit zylindrischem Innengewinde. Das aus Edelstahl gefertigte Formstück ist für den Einsatz in Versorgungssystemen konzipiert.

Verbindungstechnik und Montage

Der Übergang verfügt über eine Pressmuffe mit einem Rohraußendurchmesser von 28 mm und ein zylindrisches Innengewinde der Größe 3/4 Zoll. Zur Sicherstellung der Dichtheit ist das Bauteil mit einem Dichtring aus CIIR ausgestattet. Das System ist im unverpressten Zustand undicht, was eine Kontrolle der Verbindung ermöglicht. Eine Verwendung in Trinkwasserinstallationen ist nicht zulässig.

Technische Daten

• Werkstoff: Edelstahl
• Rohraußendurchmesser: 28 mm
• Innengewinde: 3/4 Zoll
• Länge: 3,9 cm
• Z-Maß: 0,3 cm
• Dichtungsmaterial: CIIR

Die Konstruktion aus Edelstahl sorgt für eine zugfeste Verbindung in Versorgungssystemen. Mit einer Baulänge von 3,9 cm und dem integrierten Dichtring aus CIIR bietet das Bauteil eine Lösung für Installationen, bei denen eine Anbindung an ein 3/4 Zoll Innengewinde erforderlich ist.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 41819
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Länge: 39
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Länge Anschluss 1: 23
• Länge Anschluss 2: 16
• Arbeitslänge Anschluss 1: 1,5
• Arbeitslänge Anschluss 2: 1,5
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
