Allgemeine Beschreibung

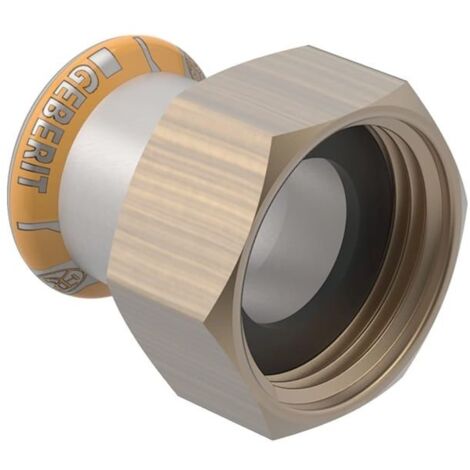

Dieser Übergang aus Edelstahl ermöglicht eine zuverlässige Verbindung in Heizungs- und Kühlsystemen. Das Bauteil ist für den Einsatz in der Haustechnik sowie in industriellen Anlagen konzipiert und eignet sich für den Transport von Kühl- und Heizungswasser, auch unter Verwendung von Frostschutzmitteln.Einsatzbereiche und Materialeigenschaften
Der Übergang ist für Fernwärmeheizungswasser bis zu einer Temperatur von 120 °C ausgelegt, wobei der Betriebstemperaturbereich im Standardeinsatz zwischen 0 und 100 °C liegt. Die Konstruktion aus Edelstahl ist zugfest und verfügt über einen Dichtring aus CIIR sowie eine Flachdichtung aus EPDM. Die Überwurfmutter besteht aus Messing. Das System ist im unverpressten Zustand undicht, was eine Kontrolle während der Montage ermöglicht.Anwendungshinweise
Das Bauteil ist ausschließlich für geschlossene Systeme vorgesehen und nicht für Trinkwasserinstallationen zugelassen. Die Verbindung erfolgt über eine Pressmuffe und eine Überwurfmutter, wobei die Presskontur M eine präzise Installation unterstützt.Technische Daten
- Außendurchmesser: 15 mm
- Rohrgewinde: 3/4 Zoll
- Innendurchmesser: 13 mm
- Länge: 3,7 cm
- Z-Maß: 1,1 cm
- Werkstoff: Edelstahl
- Betriebstemperatur: 0 bis 100 °C
- Nennweite: DN 12
Produktspezifikation
- Hersteller-Serie: Geberit Mapress Therm
- Hersteller-Warengruppe: Versorgungssysteme
- Hersteller-Produktgruppe: Mapress Fittings Edelstahl
- Hersteller-Artikelnummer: 45032
- Form: gerade
- Anschluss 1: Pressmuffe
- Anschluss 2: Überwurfmutter
- Länge: 37
- Winkel des Bogens: 0
- Oberflächenschutz Anschluss 1: unbehandelt
- Oberflächenbehandlung Anschluss 1: unbehandelt
- Oberflächenschutz Anschluss 2: unbehandelt
- Oberflächenbehandlung Anschluss 2: unbehandelt
- Konturcode Verbindung 1: M
- Konturcode Verbindung 2: M
- Hauptfarbe Fitting: Edelstahl
- Mit Verbindungsanzeige: nein
- Verschlossen: nein
- Mit Dichtungsmaterial: ja
- Nenndurchmesser Anschluss 2: DN 12
- Mit Entleerungsventil: nein
- Mit Entlüfter: nein
- Rohraußendurchmesser Anschluss 1: 15
- Länge Anschluss 1: 20
- Länge Anschluss 2: 17
- Arbeitslänge Anschluss 1: 5,5
- Arbeitslänge Anschluss 2: 5,5
- Material Dichtung: CIIR
- Reduzierend: nein
- Nenndurchmesser Anschluss 1: DN 12
- Mit thermischer Isolierung: nein
- Zugfest: ja
- Systemgebunden: nein
- Werkstoff des Anschlusses 1: rostfreier Stahl
- Werkstoff des Anschlusses 2: rostfreier Stahl
