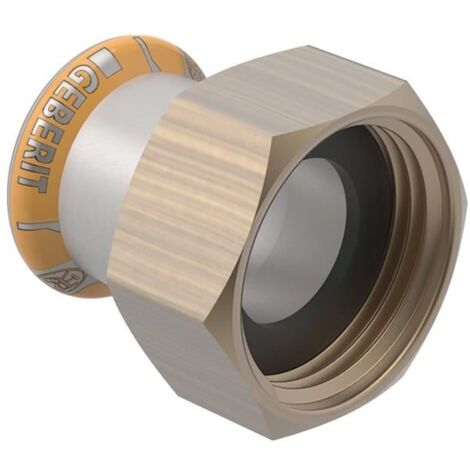

Geberit Mapress Therm Übergang mit Überwurfmutter D 28mm, ID 26mm, G 1 1/4"

Geberit Mapress Therm Übergang mit Überwurfmutter D 28mm, ID 26mm, G 1 1/4"

Der Geberit Mapress Therm Übergang mit Überwurfmutter dient als robuste Verbindungskomponente in der Haustechnik und Industrie. Er ist für den Einsatz in Heizungs- und Kühlsystemen konzipiert, einschließlich Anlagen mit Frostschutzmittel sowie Fernwärmeheizungen. Eine Verwendung in Trinkwasserinstallationen ist ausgeschlossen.

Material und Montage

Der Fitting besteht aus Edelstahl und ist mit einer Überwurfmutter aus Messing ausgestattet. Zur Abdichtung dienen ein Dichtring aus CIIR sowie eine Flachdichtung aus EPDM. Die Konstruktion ist als unverpresst undicht definiert und verfügt über einen Pressindikator, der eine zuverlässige Kontrolle während der Installation ermöglicht.

Technische Daten

• Werkstoff: Edelstahl
• Außendurchmesser: 28 mm
• Innendurchmesser: 26 mm
• Rohrgewinde: 1 1/4 Zoll
• Nennweite: DN 25
• Betriebstemperatur: 0 bis 100 °C
• Länge: 4,4 cm
• Z-Maß: 1,3 cm

Dieses Bauteil ermöglicht eine sichere Anbindung in anspruchsvollen Versorgungsleitungen. Mit einem Außendurchmesser von 28 mm und einem 1 1/4 Zoll Gewindeanschluss ist das System für Betriebstemperaturen bis 100 °C ausgelegt. Die Kombination aus hochwertigem Edelstahl und der integrierten Pressindikator-Funktion unterstützt eine fachgerechte und prozesssichere Montage in geschlossenen Systemen.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 45035
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Überwurfmutter
• Länge: 44
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Länge Anschluss 1: 23
• Länge Anschluss 2: 21
• Arbeitslänge Anschluss 1: 6,5
• Arbeitslänge Anschluss 2: 6,5
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
