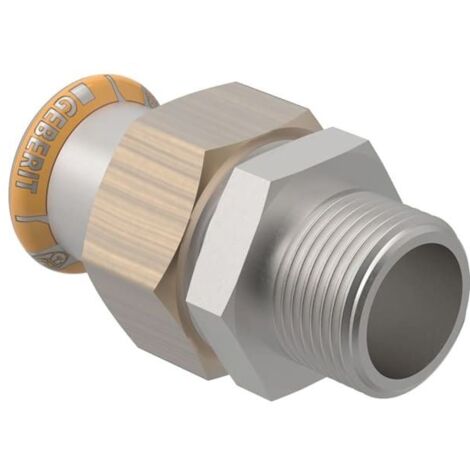

Geberit Mapress Therm Übergangsverschraubung mit Außengewinde D 15mm, R 1/2"

Geberit Mapress Therm Übergangsverschraubung mit Außengewinde D 15mm, R 1/2"

Die Übergangsverschraubung aus der Serie Mapress Therm von Geberit ermöglicht eine zuverlässige Verbindung in Heizungs- und Kühlsystemen. Das Bauteil aus Edelstahl ist für einen Temperaturbereich von 0 bis 100 °C ausgelegt und zeichnet sich durch eine hohe Zugfestigkeit aus. Eine Verwendung in Trinkwasserinstallationen ist nicht zulässig.

Verbindungstechnik und Montage

Die Verschraubung ist als gerade Ausführung konzipiert und verbindet eine Pressmuffe mit einem konischen Außengewinde. Das System ist im unverpressten Zustand undicht, was eine einfache Identifikation nicht verpresster Verbindungen während der Montage ermöglicht. Die Kombination aus einer Überwurfmutter aus Messing und einer Dichtung aus CIIR sorgt für eine dauerhafte Dichtigkeit innerhalb der spezifizierten Betriebsparameter.

Technische Daten

• Material: Edelstahl
• Außendurchmesser: 15 mm
• Außengewinde: R 1/2 Zoll
• Betriebstemperatur: 0 bis 100 °C
• Länge: 6,4 cm
• Höhe: 4,4 cm
• Dichtungsmaterial: CIIR

Die robuste Konstruktion aus Edelstahl unterstützt eine langlebige Installation in Versorgungssystemen. Mit einem Außendurchmesser von 15 mm und einem R 1/2 Zoll Außengewinde bietet das Bauteil eine präzise Passform für entsprechende Rohrleitungen. Die Kombination aus bewährter Pressmuffen-Technik und der flachdichtenden Verschraubung ermöglicht eine effiziente Montage in geschlossenen Heiz- und Kühlkreisläufen.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 45430
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 64
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 12
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 15
• Länge Anschluss 1: 20
• Länge Anschluss 2: 44
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 12
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
