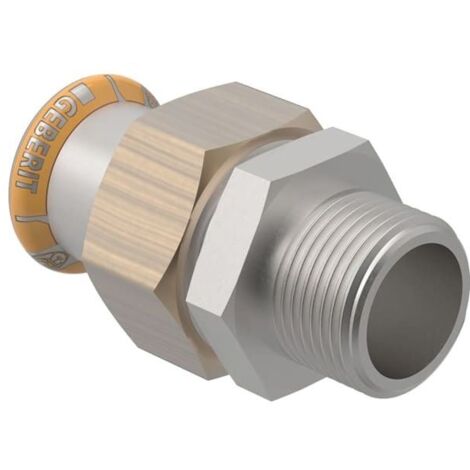

Geberit Mapress Therm Übergangsverschraubung mit Außengewinde D 18mm, R 3/4"

Geberit Mapress Therm Übergangsverschraubung mit Außengewinde D 18mm, R 3/4"

Die Geberit Mapress Therm Übergangsverschraubung dient der Verbindung von Rohrleitungen in Heizungs- und Kühlsystemen. Das Bauteil aus Edelstahl ist für einen Temperaturbereich von 0 bis 100 °C ausgelegt und verfügt über einen Pressmuffenanschluss sowie ein konisches Außengewinde.

Verbindungstechnik und Montage

Die Verschraubung ist für eine präzise Montage in Versorgungssystemen konzipiert. Ein wesentliches Merkmal ist die Eigenschaft, dass die Verbindung im unverpressten Zustand undicht bleibt, was eine Kontrolle während der Installation ermöglicht. Die Abdichtung erfolgt über einen Dichtring aus CIIR sowie eine Flachdichtung aus EPDM. Die Überwurfmutter besteht aus Messing.

Einsatzbereich

Dieses Bauteil ist für den Einsatz in Heizungs- und Kühlanlagen vorgesehen. Eine Verwendung in Trinkwasserinstallationen ist nicht zulässig.

Technische Daten

• Material: Edelstahl
• Rohraußendurchmesser: 18 mm
• Außengewinde: R 3/4 Zoll
• Betriebstemperatur: 0 bis 100 °C
• Nennweite: DN 15 / 20
• Länge: 6,6 cm
• Höhe: 4,6 cm

Die Konstruktion aus Edelstahl ermöglicht eine stabile Integration in Rohrleitungsnetze. Mit einer Nennweite von DN 15 und einem Außendurchmesser von 18 mm ist die Verschraubung für entsprechende Systemanforderungen ausgelegt. Die Kombination aus Dichtungsmaterialien und der Pressverbindungstechnik unterstützt eine effiziente Installation in Heizungs- und Kühlanlagen.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Therm
• Hersteller-Artikelnummer: 45333
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 66
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 15
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 18
• Länge Anschluss 1: 20
• Länge Anschluss 2: 46
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 15
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
