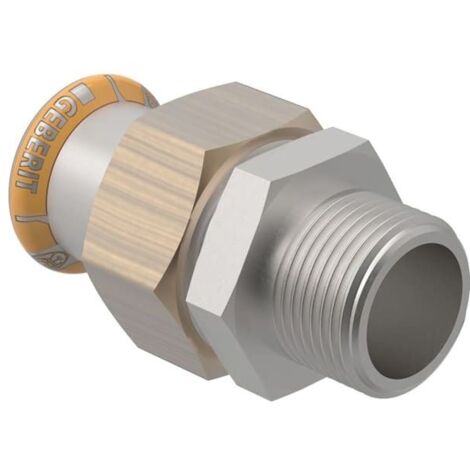

Geberit Mapress Therm Übergangsverschraubung mit Außengewinde D 22mm, R 3/4"

Geberit Mapress Therm Übergangsverschraubung mit Außengewinde D 22mm, R 3/4"

Die Geberit Mapress Therm Übergangsverschraubung ermöglicht eine sichere Verbindung zwischen Edelstahlrohren und Komponenten mit Außengewinde. Das Bauteil ist für den Einsatz in Heizungs- und Kühlsystemen konzipiert und zeichnet sich durch eine robuste Edelstahlkonstruktion aus. Eine Verwendung in Trinkwasserinstallationen ist nicht zulässig.

Zuverlässige Verbindungstechnik

Die aus Edelstahl gefertigte Verschraubung verfügt über eine Pressmuffe sowie ein konisches Außengewinde nach ISO 7-1. Das System ist unverpresst undicht, wodurch Fehlverbindungen während der Druckprüfung unmittelbar erkennbar sind. Ein integrierter Pressindikator unterstützt die korrekte Verarbeitung. Die Abdichtung erfolgt über einen Dichtring aus CIIR sowie eine flache EPDM-Dichtung, die einen sicheren Betrieb innerhalb des spezifizierten Temperaturbereichs ermöglichen.

Technische Daten

• Werkstoff: Edelstahl
• Rohraußendurchmesser: 22 mm
• Außengewinde: R 3/4 Zoll
• Nennweite: DN 20
• Betriebstemperatur: 0 bis 100 °C
• Länge: 6,8 cm
• Höhe: 4,7 cm

Diese Übergangsverschraubung bietet eine langlebige Lösung für anspruchsvolle Installationen außerhalb des Trinkwasserbereichs. Mit einer Temperaturbeständigkeit von bis zu 100 °C und der bewährten Edelstahlqualität eignet sich das Bauteil ideal für den Einsatz in Heizungs- und Kühlsystemen. Die Kombination aus der 22 mm Pressmuffe und dem R 3/4 Zoll Außengewinde sorgt für eine passgenaue Integration in Rohrleitungsnetze.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 45435
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 68
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 20
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 22
• Länge Anschluss 1: 21
• Länge Anschluss 2: 47
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 20
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
