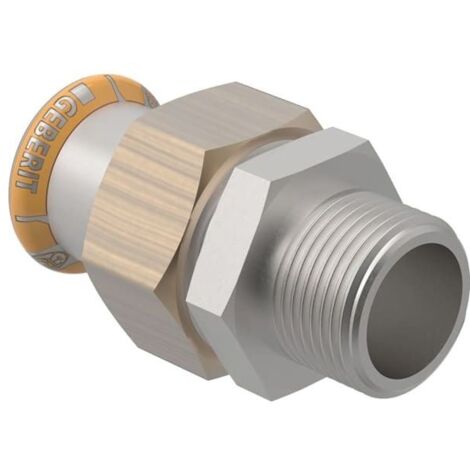

Geberit Mapress Therm Übergangsverschraubung mit Außengewinde D 28mm, R 1"

Geberit Mapress Therm Übergangsverschraubung mit Außengewinde D 28mm, R 1"

Die Geberit Mapress Therm Übergangsverschraubung aus Edelstahl ermöglicht eine zuverlässige Verbindung zwischen einem Systemrohr und einem Bauteil mit Außengewinde. Das Bauteil ist für den Einsatz in Heizungs- und Kühlsystemen konzipiert und zeichnet sich durch eine hohe Materialbeständigkeit aus. Eine Verwendung in Trinkwasserinstallationen ist nicht zulässig.

Robuste Verbindungstechnik

Die Verschraubung verfügt über eine Pressmuffe mit M-Kontur und ein konisches Außengewinde nach ISO 7-1. Die Konstruktion ist im unverpressten Zustand undicht, was eine einfache Kontrolle während der Montage ermöglicht. Die Abdichtung erfolgt über einen CIIR-Dichtring sowie eine flache EPDM-Dichtung, die für einen Temperaturbereich von 0 bis 100 °C ausgelegt sind. Eine Überwurfmutter aus Messing ergänzt die Konstruktion.

Technische Daten

• Material: Edelstahl
• Rohraußendurchmesser: 28 mm
• Außengewinde: R 1 Zoll
• Nennweite: DN 25
• Betriebstemperatur: 0 bis 100 °C
• Länge: 7,8 cm
• Höhe: 5,5 cm

Die Edelstahl-Verschraubung bietet eine zugfeste Verbindung für Versorgungssysteme. Mit einer Nennweite von DN 25 und einem Rohraußendurchmesser von 28 mm ist sie präzise auf die Anforderungen moderner Heizungsinstallationen abgestimmt. Die Kombination aus hochwertigem Edelstahl und bewährter Dichtungstechnik sorgt für eine dauerhafte Betriebssicherheit im Temperaturbereich bis 100 °C.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 45437
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 78
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 25
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 28
• Länge Anschluss 1: 23
• Länge Anschluss 2: 55
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 25
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
