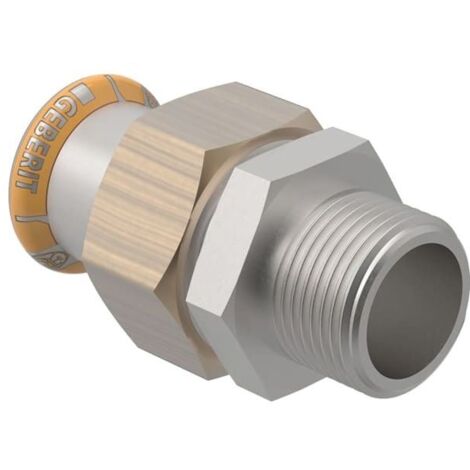

Geberit Mapress Therm Übergangsverschraubung mit Außengewinde d 35mm, R 1 1/4″

Geberit Mapress Therm Übergangsverschraubung mit Außengewinde D 35mm, R 1 1/4"

Die Geberit Mapress Therm Übergangsverschraubung ermöglicht eine zuverlässige Verbindung zwischen Edelstahlrohrsystemen und Komponenten mit Außengewinde. Das Bauteil ist für den Einsatz in Heizungs- und Kühlanwendungen konzipiert und besteht aus robustem Edelstahl.

Verbindungstechnik und Montage

Die Verschraubung verfügt über eine Pressmuffe sowie ein konisches Außengewinde nach ISO 7-1. Zur Identifikation von Fehlverbindungen bei der Druckprüfung ist das System unverpresst undicht. Die Abdichtung erfolgt über einen CIIR-Dichtring sowie eine flache EPDM-Dichtung. Die Überwurfmutter ist aus Messing gefertigt. Das Produkt ist nicht für Trinkwasserinstallationen zugelassen.

Technische Daten

• Material: Edelstahl
• Rohraußendurchmesser: 35 mm
• Außengewinde: R 1 1/4 Zoll
• Nennweite: DN 32
• Betriebstemperatur: 0 bis 100 °C
• Länge: 8,5 cm
• Höhe: 5,9 cm

Die Übergangsverschraubung bietet eine stabile Lösung für Versorgungssysteme. Mit einer Temperaturbeständigkeit von bis zu 100 °C und der Edelstahlkonstruktion eignet sich das Bauteil für den Einsatz in geschlossenen Heizungs- und Kühlkreisläufen. Die Kombination aus DN 32 Nennweite und dem 35 mm Rohraußendurchmesser ermöglicht eine präzise Integration in bestehende Anlagen.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 45438
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 85
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 32
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 35
• Länge Anschluss 1: 26
• Länge Anschluss 2: 59
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 32
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
