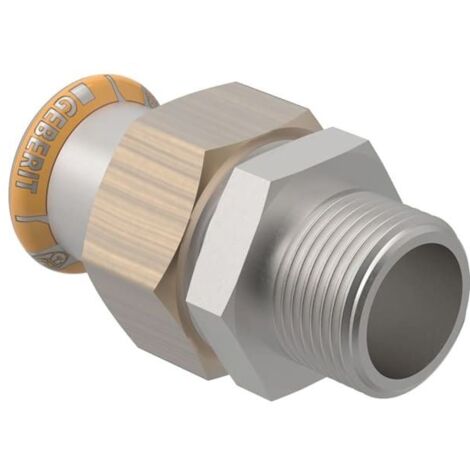

Geberit Mapress Therm Übergangsverschraubung mit Außengewinde D 42mm, R 1 1/2"

Geberit Mapress Therm Übergangsverschraubung mit Außengewinde D 42mm, R 1 1/2"

Die Geberit Mapress Therm Übergangsverschraubung ermöglicht eine zuverlässige Verbindung in Heizungs- und Kühlsystemen. Das Bauteil aus Edelstahl ist für einen Temperaturbereich von 0 bis 100 °C ausgelegt und zeichnet sich durch eine hohe Zugfestigkeit aus. Eine Verwendung in Trinkwasserinstallationen ist nicht zulässig.

Verbindungstechnik und Montage

Die gerade geformte Verschraubung verfügt über eine Pressmuffe sowie ein konisches Außengewinde nach ISO 7-1. Zur Erhöhung der Sicherheit bei der Montage ist das System unverpresst undicht, was eine schnelle Überprüfung der Verbindung ermöglicht. Die Abdichtung erfolgt durch einen Dichtring aus CIIR sowie eine Flachdichtung aus EPDM, während die Überwurfmutter aus Messing gefertigt ist.

Technische Daten

• Werkstoff: Edelstahl
• Nennweite: DN 40
• Rohraußendurchmesser: 42 mm
• Außengewinde: R 1 1/2 Zoll
• Betriebstemperatur: 0 bis 100 °C
• Länge: 9 cm
• Höhe: 6 cm

Durch die robuste Konstruktion aus Edelstahl bietet dieses Bauteil eine dauerhafte Lösung für anspruchsvolle Installationen. Mit einem Nenndurchmesser von DN 40 und einem Außendurchmesser von 42 mm ist die Verschraubung für den Einsatz in Versorgungssystemen optimiert, wobei die Kombination aus CIIR-Dichtring und EPDM-Flachdichtung eine zuverlässige Abdichtung im Temperaturbereich bis 100 °C sicherstellt.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 45439
• Form: gerade
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Länge: 90
• Winkel des Bogens: 0
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 40
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 42
• Länge Anschluss 1: 30
• Länge Anschluss 2: 60
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 40
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
