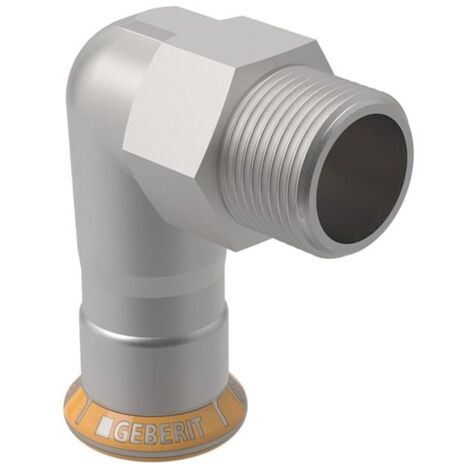

Geberit Mapress Therm Übergangswinkel 90 Grad mit Außengewinde D 35mm, R 1 1/4"

Geberit Mapress Therm Übergangswinkel 90 Grad mit Außengewinde D 35mm, R 1 1/4"

Der Geberit Mapress Therm Übergangswinkel ermöglicht eine präzise 90-Grad-Richtungsänderung in Edelstahl-Rohrsystemen. Das Bauteil ist für den Einsatz in geschlossenen Heizungs- und Kühlanlagen konzipiert und verbindet eine Pressmuffe mit einem konischen Außengewinde.

Zuverlässige Verbindungstechnik

Der aus rostfreiem Stahl gefertigte Winkel ist auf eine dauerhafte und zugfeste Installation ausgelegt. Das System ist unverpresst undicht, wodurch sich Fehlverbindungen während der Druckprüfung unmittelbar identifizieren lassen. Ein Pressindikator unterstützt die visuelle Kontrolle der fachgerechten Verpressung. Der Dichtring aus schwarzem CIIR ist für die Anforderungen in geschlossenen Versorgungssystemen optimiert.

Anwendungshinweise

Das Bauteil ist ausschließlich für den Einsatz in geschlossenen Heizungs- und Kühlkreisläufen vorgesehen. Eine Verwendung in Trinkwasserinstallationen ist nicht zulässig.

Technische Daten

• Werkstoff: Edelstahl
• Nennweite: DN 32
• Rohraußendurchmesser: 35 mm
• Außengewinde: R 1 1/4 Zoll
• Winkel: 90 °
• Z-Maß: 4,9 cm
• Länge: 7,5 cm
• Höhe: 6,3 cm
• Dichtungsmaterial: CIIR

Durch die Kombination aus Pressmuffen-Technik und konischem Außengewinde bietet dieser Übergangswinkel eine effiziente Lösung für den Anschluss von Edelstahlrohren an Armaturen oder Gewindeanschlüsse. Mit einer Nennweite von DN 32 und einem Rohraußendurchmesser von 35 mm ist das Bauteil präzise auf die Anforderungen moderner Versorgungssysteme abgestimmt. Die zugfeste Konstruktion und die integrierte Leckage-Erkennung bei unverpressten Verbindungen unterstützen eine sichere Installation.

Produktspezifikation

• Hersteller-Serie: Geberit Mapress Therm
• Hersteller-Warengruppe: Versorgungssysteme
• Hersteller-Produktgruppe: Mapress Fittings Edelstahl
• Hersteller-Artikelnummer: 43837
• Form: Winkel
• Anschluss 1: Pressmuffe
• Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
• Winkel des Bogens: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Konturcode Verbindung 1: M
• Konturcode Verbindung 2: M
• Hauptfarbe Fitting: Edelstahl
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: ja
• Nenndurchmesser Anschluss 2: DN 32
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 35
• Länge Anschluss 1: 75
• Länge Anschluss 2: 63
• Arbeitslänge Anschluss 1: 49
• Material Dichtung: CIIR
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 32
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: nein
• Werkstoff des Anschlusses 1: rostfreier Stahl
• Werkstoff des Anschlusses 2: rostfreier Stahl
