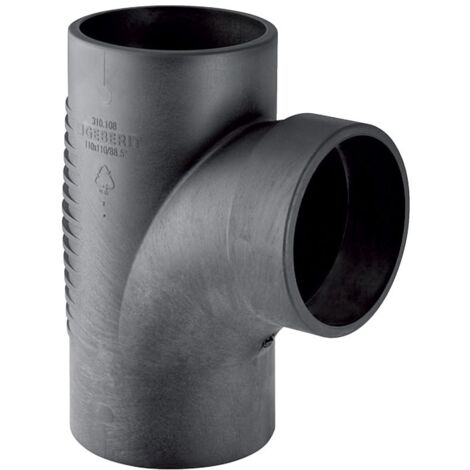

Geberit Silent db20 Bogenabzweig 88,5 Grad Außendurchmesser 135mm

Geberit Silent db20 Bogenabzweig 88,5 Grad Außendurchmesser 135mm, 312109141

Dieser Bogenabzweig aus der Silent-db20 Serie von Geberit ist für die effiziente Gebäudeentwässerung konzipiert. Das Formstück zeichnet sich durch seine schalloptimierte Konstruktion aus und eignet sich ideal für den Einsatz in Objekten mit erhöhten Anforderungen an den Schallschutz.

Optimierte Strömungseigenschaften

Der Bogenabzweig verfügt über einen Innenradius, der eine strömungsgünstige Führung des Abwassers unterstützt. Gefertigt aus dem robusten Werkstoff PE-S2, bietet das Bauteil eine hohe Beständigkeit und ist für eine dauerhafte Installation in Entwässerungssystemen ausgelegt. Die Verbindung erfolgt über Kunststoffschweißenden, was eine zugfeste und sichere Montage innerhalb des systemgebundenen Programms ermöglicht.

Technische Daten

• Winkel: 88,5 °
• Außendurchmesser Anschluss 1: 135 mm
• Nennweite: DN 125 / 100
• Werkstoff: PE-S2
• Höhe: 22,6 cm
• Wärmeausdehnung: 0,17 mm/(m·K)
• Wärmeleitfähigkeit: 0,43 W/(m·K)

Durch die Verwendung von hochwertigem PE-S2 und die strömungsoptimierte Geometrie mit Innenradius stellt dieses Formstück eine zuverlässige Komponente für anspruchsvolle Entwässerungsprojekte dar. Mit einem Winkel von 88,5 Grad und einem Außendurchmesser von 135 mm am Hauptanschluss fügt sich das Bauteil präzise in das Silent-db20 System ein und unterstützt eine schallreduzierte Abwasserführung in Gebäuden.

Produktspezifikation

• Hersteller-Warengruppe: Gebäudeentwässerungssystem
• Hersteller-Produktgruppe: Silent-db20-Formstücke
• Hersteller-Artikelnummer: 312109141
• Anschluss 1: Kunststoffschweißende
• Anschluss 2: Kunststoffschweißende
• Winkel: 88,5
• Fließende Ausführung (mit Innenradius): ja
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Polyethylen (PE)
• Werkstoffgüte Anschluss 3: PE-S2
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Hauptfarbe Fitting: schwarz
• Mit Verbindungsanzeige: nein
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Nenndurchmesser Anschluss 2: DN 125
• Nenndurchmesser Anschluss 3: DN 125
• Anschluss 3: Kunststoffschweißende
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 135
• Rohraußendurchmesser Anschluss 2: 110
• Rohraußendurchmesser Anschluss 3: 135
• Länge Anschluss 1: 135
• Länge Anschluss 2: 115
• Länge Anschluss 3: 91
• Reduzierend: nein
• Nenndurchmesser Anschluss 1: DN 125
• Mit thermischer Isolierung: nein
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyethylen (PE)
• Werkstoff des Anschlusses 2: Polyethylen (PE)
• Werkstoffgüte Anschluss 1: PE-S2
• Werkstoffgüte Anschluss 2: PE-S2
• Mehrteilig: nein
• EPD Nummer: HUB-1813
