Geberit Duofix - Installationselement für Wand-WC mit Betätigungsplatte SIGMA30, Weiß/Chrom glänzend + Villeroy Boch - WC und WC Sitz, DirectFlush, SoftClose, CeramicPlus 111.300.00.5 NB5

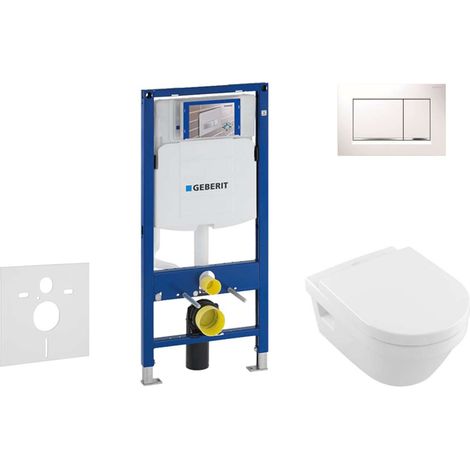

Set - Vorwandelement, WC und WC-Sitz Villeroy & Boch, Betätigungsplatte Sigma30, Weiß/Chrom

Enthält

• Vorwandinstallationselement Geberit Duofix (111.300.00.5), mit Unterputzspülkasten
• Schallschutz-Set (SP 156SET)
• keramisches Wand-WC Villeroy & Boch Omnia Architectura (5684R0R1)
• DirectFlushspülrandlose Technologie
• AquaReduct wassersparende Technologie
• CeramicPlus Oberflächenveredelung durch keramische Glasur, für optimale Hygiene und Sauberkeit
• Duroplast WC-Sitz Villeroy & Boch Omnia Architectura (98M9C101)
• Edelstahlhalterungen mit QuickRelease
• SoftClose geräuschlose Absenkung
• 2-Betätigungsplatten Geberit Sigma30, Farbe: Weiß/Chrom (115.883.KJ.1)
• Der Baukasten für die Vorwandmontage ist nicht im Lieferumfang enthalten und muss separat bestellt werden

Dieses Installationsset gibt es in mehreren Ausführungsvarianten der Betätigungsplatte.

Installationselement Duofix für Wand-WCs mit Unterputzspülkasten Sigma 12 cm

Universell und schnell einsetzbares Installationselement für alle Lösungen beim Trockenbau. Trägt in großem Maß zur Erfüllung der höchsten Ansprüche an den Schall- und Brandschutz bei. Geberit Duofix ist für die Montage in leichten Gipskartontrennwänden oder für Installationen vor massiven Wänden bestimmt. Die Montage des Elements ist außergewöhnlich schnell und erfolgt nur an vier Befestigungspunkten.

Verwendungszweck

• für Nassbau- und Trockenbau-Konstruktionen
• für die Montage in teilweise hohen oder hohen Installationen vor Wänden
• für die Montage in raumhohen Installationswänden
• für die Montage in teilweisen oder raumhohen Systemwänden Geberit Duofix
• für Wand-WCs mit Anschlussabmessungen gemäß EN 33:2011
• für Wand-WCs mit Abstand bis 62 cm
• für 1 Spülwassermenge, 2 Spülwassermengen oder Start/Stopp Spülung
• für Bodenstärken von 0-20 cm

Eigenschaften

• selbsttragender pulverbeschichteter Rahmen
• Rahmen mit gebohrten Öffnungen Ø9 mm zur Befestigung in Holzkonstruktionen
• vorbereiteter Rahmen für die Stützen bei WC-Keramik mit einer kleinen Stützfläche
• verzinkte Stützen
• einstellbare Stützen 0–20 cm
• rutschfeste Stützen
• drehbare Stützplatten
• Tiefe der Stützplatte geeignet für die Montage in UW 50 und UW 75 U Profilen und in Geberit Duofix Systemprofilen
• Anschlussbogen für die Montage ohne Werkzeuge in verschiedenen Tiefen, Einstellungsbereich 45 mm
• Befestigung des schallgedämmten Anschlussbogens
• Unterputzspülkasten mit Bedienung von vorne
• Gegen Beschlagen isolierter Unterputzspülkasten
• zusätzliche Spülung werksseitig eingestellt
• Unterputzspülkasten für die Montage und Servicearbeiten ohne Werkzeug
• Wasseranschluss hinten oder oben in der Mitte
• Die Abdeckung für die grobe Montage der Serviceöffnung schützt vor Feuchtigkeit und Verunreinigungen
• Abdeckung für die grobe Montage der Serviceöffnung mit Möglichkeit diese ohne Werkzeug zu verkürzen
• Rohrschutz für das Anschlussrohr für den Anschluss des Dusch-WCs Geberit AquaClean
• mit Befestigungsmöglichkeit der Stromzufuhr

Technische Daten

• Durchflussdruck: 10-1000 kPa
• maximale Wassertemperatur: 25 °C
• Spülwassermenge, werkseitig eingestellt: 6 und 3 l
• große Spülwassermenge, Einstellungsbereich: 4.5 / 6 / 7.5 l
• kleine Spülwassermenge, Einstellungsbereich: 3-4 l
• Berechnungsdurchfluss: 0.11 l/s
• Minimaler Überdruck für den Berechnungsdurchfluss: 50 kPa

Lieferumfang

• Wasseranschluss R 1/2, geeignet für MF, mit integriertem Eckventil und manuellem Bedienrad
• Abdeckung für die grobe Montage der Serviceöffnung
• 2 Schutzpfropfen
• WC Anschlussset, Ø 90 mm
• Anschlussbogen 90° aus PE-HD, ø 90 mm
• Übergang aus PE-HD, ø 90 / 110 mm
• 2 Gewindestangen M12
• Befestigungsmaterial

Wand-WC Villeroy & Boch Omnia Architectura

• Abmessungen: 370 x 530 mm
• Material: Sanitärkeramik
• DirectFlush spülrandlose Technologie
• AquaReduct wassersparende Technologie
• Tiefenspülung, Volumen: 3 / 4,5 l
• CeramicPlus Oberflächenveredelung durch keramische Glasur, für optimale Hygiene und Sauberkeit
• Befestigung: 2 Blechschrauben M12 x 150 mm

Betätigungsplatte Sigma30, für 2 Spülwassermengen

• Abmessungen: 246 x 164 mm
• Material: Kunststoff
• Farbausführung: Weiß/Chrom
• zur Bedienung des Unterputzspülkastens Geberit Sigma
• Befestigungsrahmen
• 2 einstellbare Befestigungen
• 2 Drückerstangen
• Schallgedämmte Drückerstangen, schnell ohne Werkzeug einstellbar
