Geberit Duofix - Set Vorwandelement, Alpha-WC mit Sitz und Sigma01-Betätigungsplatte, Alpinweiß SANI11CD3113

Vorwandinstallations-Set, WC und Sitz Ideal Standard, Betätigungsplatte Sigma01, Alpinweiß

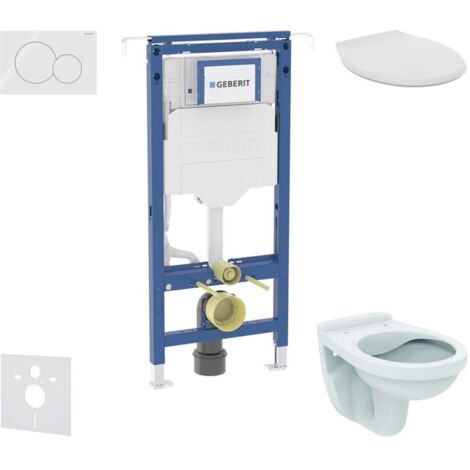

Enthält

• Vorwand-Installationsmodul Geberit Duofix mit Unterputz-Spülkasten zur Montage zwischen Seitenwänden
• Schalldämpfungssatz
• Keramisches Hänge-WC Ideal Standard Alpha
• Ultradünner Duroplast-WC-Sitz Ideal Standard
• 2-Mengen-Betätigungsplatte Geberit Sigma01, Farbe Alpinweiß

Duofix-Montageelement für Wand-WC mit Unterputzspülkasten Sigma 12 cm, zur Montage zwischen Seitenwänden

Montagespezifikation

Am Boden ist das Element mit zwei Stützen verankert, die stufenlos ausziehbar sind und so eine individuelle Einstellung der Höhe der WC-Schüssel ermöglichen. Das schätzen beim Hinsetzen und Aufstehen besonders größere, ältere und gesundheitlich beeinträchtigte Menschen. Ausziehbare waagerechte Spannstreben sorgen für eine einfache und zuverlässige Montage, selbst bei unterschiedlichen Raum­breiten. Eine eventuelle Demontage der Ventile (Einlauf- und Auslaufventil) ist dank der ausreichend großen Serviceöffnung, die hinter der Bedientaste verborgen ist, einfach. Die Verkleidung samt Beplankung kann direkt am Rahmen des Elements befestigt werden, sodass der WC-Bereich nicht unnötig verkleinert wird. Die Konstruktion des Duofix-Elements ermöglicht eine Montage auf eine Weise, die seine Demontage erlaubt, z. B. bei der Sanierung von Steigleitungen im Installationsschacht. Duofix hat sämtliche Anschlüsse für Abwasser, Wasser und das Sanitärobjekt fest fixiert, was die Montage erleichtert und die Möglichkeit einer fehlerhaften Verbindung auf ein Minimum reduziert.

Verwendungszweck

• Für Metall- und Holzständerwände
• Zur Montage in Frontwänden teilhoher oder raumhoher Anlagen
• Zur Montage in schmale Bereiche und Nischen
• Für Bodenstärken von 0–25 cm
• Für Hänge-WCs

Eigenschaften

• Statisch selbsttragender Rahmen, korrosionsgeschützt durch Pulverbeschichtung
• In der Breite verstellbar
• Tragrahmen für Hänge-WCs mit Anschlussmaßen gemäß EN 33 und einer Ausladung bis zu 70 cm
• Tragrahmen für Hänge-WCs mit Anschlussmaßen gemäß EN 33 und einer Ausladung bis zu 70 cm
• Die Fußplatten sind drehbar, geeignet für die Montage in U-Profilen UW 50 und UW 75
• Verzinkte, korrosionsgeschützte Stützen mit rutschhemmenden Eigenschaften
• Anschlussbogen für die Montage ohne Werkzeuge in verschiedenen Tiefen, Einstellungsbereich 45 mm
• Unterputz-Spülkasten Geberit Sigma 12 cm, mit Kondenswasserschutz
• Zur Betätigung von vorn, geeignet für 1-Mengen-Spülung, 2-Mengen-Spülung und Start/Stopp-Spülung
• Bei den Werkseinstellungen ist ein sofortiges Nachspülen möglich
• Montage- und Servicearbeiten am Unterputz-Spülkasten ohne Werkzeug
• Wasserzulauf hinten oder oben in der Mitte
• Montageabdeckung für Rohbau für Wartungsöffnung, kürzbar, schützt vor Feuchtigkeit und Schmutz
• Mit Rohrschutz für die Zuleitung des Wassers für das Dusch-WC Geberit AquaClean und für das Anschlusskabel
• Befestigungsmöglichkeit für Stromzufuhr und Power & Connect Box

Technische Daten

• Druck bei Durchfluss: 10–1000 kPa
• Maximale Wassertemperatur: 25 °C
• Spülmenge, werkseitige Einstellung: 6 und 3 l
• Große Spülmenge, Einstellbereich: 4 / 4,5 / 6 / 7,5 l
• Kleine Spülmenge, Einstellbereich: 3–4 l

Lieferumfang

• Wasseranschluss R 1/2", geeignet für MasterFix und MeplaFix, mit integriertem Eckventil und Handbedienrad
• Abdeckung für Grobmontage für Serviceöffnung
• Anschlussset für WC, Ø 90 mm
• Anschlussbogen 90° aus PE-HD, Ø 90 mm
• Übergangsstück aus PE-HD, Ø 90 / 110 mm
• Befestigungs- und Schutzmaterial

Wand-WC Ideal Standard Alpha

• Abmessungen: 355 x 520 mm
• Material: Sanitärkeramik
• Rimless Spültechnologie

Betätigungsplatte Sigma01, für 2-Mengen-Spülung

• Abmessungen: 246 x 164 mm
• Material: Kunststoff
• Ausführung Farbe: Alpinweiß
• Zum Betätigen der Spülung bei Unterputz-Spülkästen Geberit Sigma
• Befestigungsrahmen
• 2x Distanzbolzen
• 2x Drückerstangen
• Die Tastenstangen sind schallisoliert, schnelle werkzeuglose Einstellung
