Geberit Duofix - Set Vorwandelement, Alpha-WC mit Sitz und Sigma01-Betätigungsplatte, Alpinweiß SANI11CD3114

Vorwandinstallations-Set, WC und Sitz Ideal Standard, Betätigungsplatte Sigma01, Alpinweiß

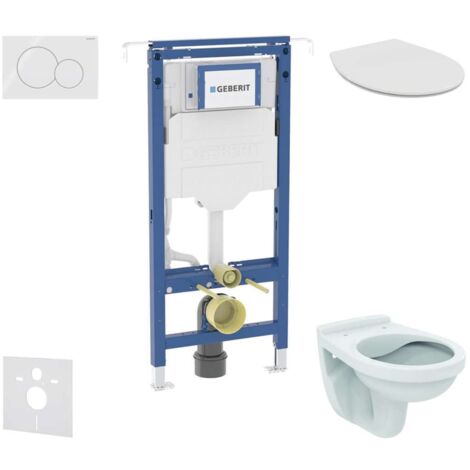

Enthält

• Geberit Duofix Vorwandelement mit Unterputz-Spülkasten, zur Installation zwischen Seitenwänden
• Geräuschdämm-Set
• Keramisches Hänge-WC Ideal Standard Alpha
• Duroplast-WC-Sitz Ideal Standard
• SoftClose sanftes, leises Schließen
• 2-Mengen-Betätigungsplatte Geberit Sigma01, Farbe: Alpinweiß

Duofix Montageelement für wandhängendes WC mit Unterputz-Spülkasten Sigma 12 cm, zur Installation zwischen Seitenwänden

Montagespezifikation

Das Element wird mit zwei stufenlos ausziehbaren Stützen am Boden verankert, die eine individuelle Höheneinstellung der WC-Schüssel ermöglichen. Das werden beim Hinsetzen und Aufstehen besonders größere, ältere und gesundheitlich beeinträchtigte Menschen zu schätzen wissen. Ausziehbare horizontale Streben gewährleisten eine einfache und zuverlässige Montage, auch bei unterschiedlichen Raumbreiten. Eine eventuelle Demontage der Ventile (Einlauf- und Ablaufventil) ist dank der ausreichend großen, hinter der Bedienungstaste verborgenen Serviceöffnung einfach. Die Verkleidung kann zusammen mit der Verblendung direkt am Rahmen des Elements befestigt werden, sodass der WC-Raum nicht unnötig verkleinert wird. Die Konstruktion des Duofix-Elements ermöglicht eine Montage in einer Weise, die seine Demontage erlaubt, z. B. bei der Sanierung von Steigleitungen im Installationsschacht. Duofix hat alle Anschlüsse für Abwasser, Wasser und Sanitärobjekt fest fixiert, was die Montage vereinfacht und die Möglichkeit einer fehlerhaften Anschlusserstellung auf ein Minimum reduziert.

Verwendungszweck

• Für Metall- und Holzständerwände
• Zur Montage in Frontwänden teilhoher oder raumhoher Anlagen
• Zur Montage in engen Räumen und Nischen
• Für Bodenstärken von 0–25 cm
• Für Hänge-WCs

Spezifika

• Statisch selbsttragender Rahmen, korrosionsgeschützt durch Pulverbeschichtung
• Breitenverstellbar
• Tragrahmen für Hänge-WCs mit Anschlussmaßen gemäß EN 33 und einer Ausladung bis zu 70 cm
• Tragrahmen für Hänge-WCs mit Anschlussmaßen gemäß EN 33 und einer Ausladung bis zu 70 cm
• Die Fußplatten sind drehbar, geeignet für die Montage in U-Profilen UW 50 und UW 75
• Verzinkte, korrosionsgeschützte Stützen mit rutschhemmenden Eigenschaften
• Anschlussbogen für die Montage ohne Werkzeuge in verschiedenen Tiefen, Einstellungsbereich 45 mm
• Unterputz-Spülkasten Geberit Sigma 12 cm, mit Kondenswasserschutz
• Zur Betätigung von vorn, geeignet für 1-Mengen-Spülung, 2-Mengen-Spülung und Start/Stopp-Spülung
• Bei den Werkseinstellungen ist ein sofortiges Nachspülen möglich
• Montage- und Servicearbeiten am Unterputz-Spülkasten ohne Werkzeug
• Wasseranschluss hinten oder oben in der Mitte
• Montageabdeckung für Rohbau für Wartungsöffnung, kürzbar, schützt vor Feuchtigkeit und Schmutz
• Mit Rohrschutz für die Zuleitung des Wassers für das Dusch-WC Geberit AquaClean und für das Anschlusskabel
• Befestigungsmöglichkeit für die Stromzufuhr und Power & Connect Box

Technische Daten

• Druck bei Durchfluss: 10–1000 kPa
• Maximale Wassertemperatur: 25 °C
• Spülmenge, werkseitige Einstellung: 6 und 3 l
• Große Spülmenge, Einstellbereich: 4 / 4,5 / 6 / 7,5 l
• Kleine Spülmenge, Einstellbereich: 3–4 l

Lieferumfang

• Wasserzulauf R 1/2", geeignet für MasterFix und MeplaFix, mit integriertem Eckventil und Handrad
• Abdeckung für Grobmontage für Serviceöffnung
• Anschlussset für WC, Ø 90 mm
• Anschlussbogen 90° aus PE-HD, Ø 90 mm
• Übergangsstück aus PE-HD, Ø 90 / 110 mm
• Befestigungs- und Schutzmaterial

Hängendes WC Ideal Standard Alpha

• Abmessungen: 355 x 520 mm
• Material: Sanitärkeramik
• Rimless Spültechnologie

Betätigungsplatte Sigma01, für 2-Mengen-Spülung

• Abmessungen: 246 x 164 mm
• Material: Kunststoff
• Ausführung Farbe: Alpinweiß
• Zur Steuerung der Spülung bei Unterputz-Spülkästen Geberit Sigma
• Befestigungsrahmen
• 2x Distanzbolzen
• 2x Drückerstangen
• Die Tastenstangen sind schallisoliert, schnelle werkzeuglose Einstellung
