Geberit Duofix - Set Vorwandelement, Alpha-WC mit Sitz und Sigma01-Betätigungsplatte, Chrom glänzend SANI11CD1104

Vorsatzwand-Installationsset, WC und Sitz von Ideal Standard, Betätigungsplatte Sigma01, glänzendes Chrom

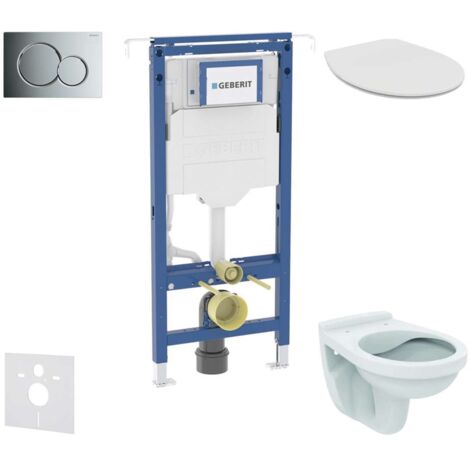

Enthält

• Vorwand-Installationselement Geberit Duofix mit Unterputz-Spülkasten zur Montage zwischen Seitenwänden
• Schalldämmset
• Keramik-Hänge-WC Ideal Standard Alpha
• Duroplast-WC-Sitz Ideal Standard
• SoftClose sanftes, leises Absenken
• 2-Mengen-Betätigungsplatte Geberit Sigma01, Farbe: Chrom glänzend

Duofix-Montageelement für wandhängendes WC mit Unterputz-Spülkasten Sigma 12 cm, zur Installation zwischen Seitenwänden

Montagespezifikationen

Das Element ist mit zwei Stützen im Boden verankert, die stufenlos ausziehbar sind und so eine individuelle Einstellung der Höhe der WC-Schüssel ermöglichen. Das schätzen beim Hinsetzen und Aufstehen besonders größere, ältere und gesundheitlich beeinträchtigte Menschen. Ausziehbare horizontale Spreizen gewährleisten eine einfache und zuverlässige Montage, auch bei unterschiedlichen Raumbreiten. Eine eventuelle Demontage der Ventile (Einlass- und Auslassventil) ist dank der ausreichend großen Serviceöffnung, die hinter der Bedientaste verborgen ist, einfach. Die Verkleidung samt Fliesenbelag kann direkt am Rahmen des Elements befestigt werden, sodass es nicht zu einer unnötigen Verkleinerung des WC-Raums kommt. Die Konstruktion des Duofix-Elements ermöglicht eine Montage in der Weise, dass eine Demontage möglich ist, z. B. im Falle einer Sanierung der Steigleitungen im Installationsschacht. Duofix hat alle Ausgänge für den Anschluss von Abwasser, Wasser und Sanitärobjekt fest fixiert, was die Montage vereinfacht und die Möglichkeit einer fehlerhaften Verbindung auf ein Minimum reduziert.

Verwendungszweck

• Für Metall- und Holzständerwände
• Zur Montage in Frontwänden teilhoher oder raumhoher Anlagen
• Zur Montage in engen Räumen und Nischen
• Für Bodenstärken von 0–25 cm
• Für Hänge-WCs

Spezifika

• Statisch selbsttragender Rahmen, korrosionsgeschützt durch Pulverbeschichtung
• Breitenverstellbar
• Tragrahmen für Hänge-WCs mit Anschlussmaßen gemäß EN 33 und einer Ausladung bis zu 70 cm
• Tragrahmen für Hänge-WCs mit Anschlussmaßen gemäß EN 33 und einer Ausladung bis zu 70 cm
• Die Fußplatten sind drehbar, geeignet für die Montage in U-Profilen UW 50 und UW 75
• Verzinkte, korrosionsgeschützte Stützen mit rutschhemmenden Eigenschaften
• Anschlussbogen für die Montage ohne Werkzeuge in verschiedenen Tiefen, Einstellungsbereich 45 mm
• Unterputz-Spülkasten Geberit Sigma 12 cm, mit Kondenswasserschutz
• Zur Betätigung von vorn, geeignet für 1-Mengen-Spülung, 2-Mengen-Spülung und Start/Stopp-Spülung
• Bei den Werkseinstellungen ist ein sofortiges Nachspülen möglich
• Montage- und Servicearbeiten am Unterputz-Spülkasten ohne Werkzeug
• Wasseranschluss hinten oder oben in der Mitte
• Montageabdeckung für Rohbau für Wartungsöffnung, kürzbar, schützt vor Feuchtigkeit und Schmutz
• Mit Rohrschutz für die Zuleitung des Wassers für das Dusch-WC Geberit AquaClean und für das Anschlusskabel
• Befestigungsoption für Stromzufuhr und Power & Connect Box

Technische Daten

• Druck bei Durchfluss: 10–1000 kPa
• Maximale Wassertemperatur: 25 °C
• Spülmenge, Werkseinstellung: 6 und 3 l
• Große Spülmenge, Einstellbereich: 4 / 4,5 / 6 / 7,5 l
• Kleines Spülvolumen, Einstellbereich: 3–4 l

Lieferumfang

• Wasseranschluss R 1/2", geeignet für MasterFix und MeplaFix, mit integriertem Eckventil und Handbedienrad
• Abdeckung für Grobmontage für Serviceöffnung
• Anschlussset für WC, Ø 90 mm
• Anschlussbogen 90° aus PE-HD, Ø 90 mm
• Übergangsstück aus PE-HD, Ø 90 / 110 mm
• Befestigungs- und Schutzmaterial

Hänge-WC Ideal Standard Alpha

• Abmessungen: 355 x 520 mm
• Material: Sanitärkeramik
• Rimless Spültechnologie

Betätigungsplatte Sigma01, für 2-Mengen-Spülung

• Abmessungen: 246 x 164 mm
• Material: Kunststoff
• Ausführung: Chrom glänzend
• Zur Betätigung der Spülung bei Unterputz-Spülkästen Geberit Sigma
• Befestigungsrahmen
• 2x Distanzbolzen
• 2x Drückerstangen
• Die Tastenstöcke sind schallisoliert, schnelle werkzeuglose Einstellung
