Geberit Duofix - Set Vorwandelement, Alpha-WC mit Sitz und Sigma20-Betätigungsplatte, Chrom matt/Chrom SANI11CD2104

Vorwandelement-Set, WC und Sitz von Ideal Standard, Drückerplatte Sigma20, Chrom matt/Chrom

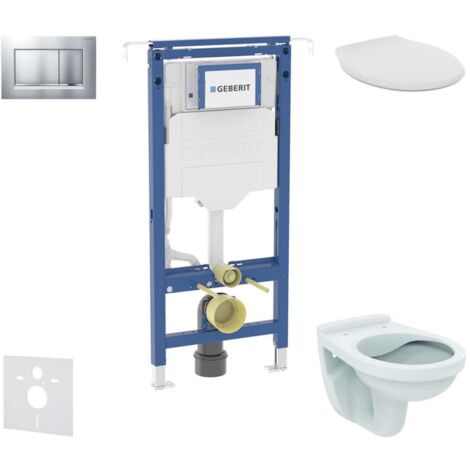

Enthält

• Vorwandelement Geberit Duofix mit Unterputz-Spülkasten
• Satz zur Geräuschdämpfung
• Keramisches Hänge-WC Ideal Standard Alpha
• Ultradünner Duroplast-WC-Sitz Ideal Standard
• Zweiteiliges Betätigungsplatte Geberit Sigma20, Farbe Chrom matt/Chrom
• Bausatz für die Vorwandmontage ist nicht im Lieferumfang enthalten, muss separat bestellt werden

Duofix Montageelement für Wand-WC mit Unterputz-Spülkasten Sigma 12 cm, zur Installation zwischen Seitenwänden

Montagespezifikation

Am Boden ist das Element mit zwei Stützen verankert, die stufenlos ausziehbar sind und so eine individuelle Einstellung der Höhe der WC-Schüssel ermöglichen. Das schätzen beim Hinsetzen und Aufstehen besonders größere, ältere und gesundheitlich beeinträchtigte Menschen. Ausziehbare horizontale Streben ermöglichen eine einfache und zuverlässige Montage, auch bei unterschiedlichen Raumbreiten. Eine eventuelle Demontage der Ventile (Einlass- und Auslassventil) ist dank der ausreichend großen, hinter der Bedientaste verborgenen Serviceöffnung einfach. Die Verkleidung samt Fliesenbelag kann direkt am Rahmen des Elements befestigt werden, sodass der WC-Raum nicht unnötig verkleinert wird. Die Konstruktion des Duofix-Elements ermöglicht eine Montage auf eine Weise, die seine Demontage erlaubt, z. B. bei der Sanierung von Steigleitungen im Installationsschacht. Duofix hat alle Anschlüsse für Abwasser, Wasser und das Sanitärobjekt fest fixiert, was die Montage vereinfacht und die Möglichkeit einer fehlerhaften Verbindung auf ein Minimum reduziert.

Verwendungszweck

• Für Metall- und Holzständerwände
• Zur Montage in Frontwänden teilhoher oder raumhoher Anlagen
• Zur Montage in engen Räumen und Nischen
• Für Bodenstärken von 0–25 cm
• Für Hänge-WCs

Spezifikation

• Statisch selbsttragender Rahmen, korrosionsgeschützt durch Pulverbeschichtung
• Breitenverstellbar
• Tragrahmen für Hänge-WCs mit Anschlussmaßen gemäß EN 33 und einer Ausladung bis zu 70 cm
• Alternative Montageposition für Wandanker
• Die Fußplatten sind drehbar, geeignet für die Montage in U-Profilen UW 50 und UW 75
• Verzinkte, korrosionsgeschützte Stützen mit rutschhemmenden Eigenschaften
• Anschlussbogen für die Montage ohne Werkzeuge in verschiedenen Tiefen, Einstellungsbereich 45 mm
• Unterputz-Spülkasten Geberit Sigma 12 cm, mit Kondenswasserschutz
• Zur Betätigung von vorn, geeignet für 1-Mengen-Spülung, 2-Mengen-Spülung und Start/Stop-Spülung
• Bei den Werkseinstellungen ist ein sofortiges Nachspülen möglich
• Montage- und Servicearbeiten am Unterputz-Spülkasten ohne Werkzeug
• Wasseranschluss hinten oder oben in der Mitte
• Montageabdeckung für Rohbau für Wartungsöffnung, kürzbar, schützt vor Feuchtigkeit und Schmutz
• Mit Rohrschutz für die Zuleitung des Wassers für das Dusch-WC Geberit AquaClean und für das Anschlusskabel
• Befestigungsmöglichkeit für die Stromversorgung und Power & Connect Box

Technische Daten

• Durchflussdruck: 10-1000 kPa
• Maximale Wassertemperatur: 25 °C
• Spülmenge, Werkseinstellung: 6 und 3 l
• Große Spülmenge, Einstellbereich: 4 / 4,5 / 6 / 7,5 l
• Kleine Spülmenge, Einstellbereich: 3–4 l

Lieferumfang

• Wasseranschluss R 1/2", geeignet für MasterFix und MeplaFix, mit integriertem Eckventil und Hand-Bedienrad
• Abdeckung für Grobmontage für Serviceöffnung
• Anschlussset für WC, Ø 90 mm
• Anschlussbogen 90° aus PE-HD, Ø 90 mm
• Übergangsstück aus PE-HD, Ø 90 / 110 mm
• Befestigungs- und Schutzmaterial

Hänge-WC Ideal Standard Alpha

• Abmessungen: 355 x 520 mm
• Material: Sanitärkeramik
• Rimless Spültechnologie

Betätigungstaste Sigma20, für 2 Spülmengen

• Abmessungen: 246 x 164 mm
• Material: Kunststoff
• Ausführung: Chrom matt/Chrom
• Zur Betätigung der Spülung bei Unterputz-Spülkästen Geberit Sigma
• Befestigungsrahmen
• 2x Distanzbolzen
• 2x Drückerstangen
• Die Tastenstifte sind schallisoliert, schnelle werkzeuglose Einstellung
