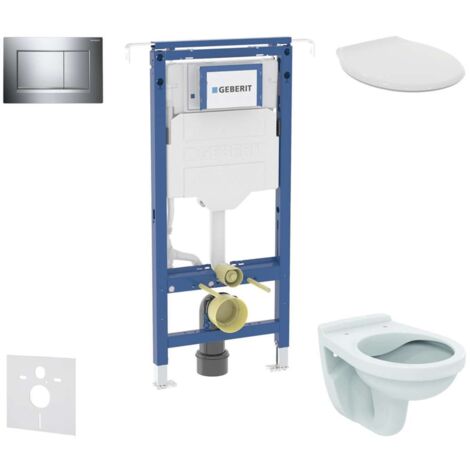

Geberit Duofix - Set Vorwandelement, Alpha-WC mit Sitz und Sigma20-Betätigungsplatte, Chrom SANI11CD1103

Vorwandelement-Set, WC und Sitz Ideal Standard, Betätigungsplatte Sigma20, Chrom

Enthält

• Vorwand-Installationselement Geberit Duofix mit Unterputz-Spülkasten zur Montage zwischen Seitenwänden
• Satz zur Geräuschdämpfung
• Keramik-Wand-WC Ideal Standard Alpha
• Ultradünner Duroplast-WC-Sitz Ideal Standard
• SoftClose sanftes, leises Absenken
• 2-Mengen-Betätigungsplatte Geberit Sigma20, Farbe Chrom

Duofix Montageelement für Wand-WC mit Unterputz-Spülkasten Sigma 12 cm, zur Installation zwischen Seitenwänden

Montagespezifikation

Am Boden wird das Element mittels zwei Stützen verankert, die stufenlos ausziehbar sind und so eine individuelle Einstellung der Höhe der WC-Schüssel ermöglichen. Das schätzen beim Hinsetzen und Aufstehen besonders größere, ältere und gesundheitlich beeinträchtigte Menschen. Ausziehbare horizontale Spreizen ermöglichen eine einfache und zuverlässige Montage, auch bei unterschiedlichen Raumbreiten. Die eventuelle Demontage der Ventile (Einlass- und Auslassventil) ist dank der ausreichend großen Serviceöffnung, die hinter der Betätigungstaste verborgen ist, einfach. Die Verkleidung samt Beplankung kann direkt am Rahmen des Elements befestigt werden, sodass der WC‑Raum nicht unnötig verkleinert wird. Die Konstruktion des Duofix-Elements ermöglicht eine Montage auf eine Weise, die seine Demontage erlaubt, z. B. im Falle der Erneuerung von Steigleitungen im Installationsschacht. Duofix hat alle Anschlüsse für Abwasser, Wasser und Sanitärobjekt fest fixiert, was die Montage vereinfacht und die Möglichkeit einer fehlerhaften Verbindung auf ein Minimum reduziert.

Verwendungszweck

• Für Metall- und Holzständerwände
• Zur Montage in Frontwänden teilhoher oder raumhoher Anlagen
• Zur Montage in engen Räumen und Nischen
• Für Bodenstärken von 0–25 cm
• Für Hänge-WCs

Spezifika

• Statisch selbsttragender Rahmen, korrosionsgeschützt durch Pulverbeschichtung
• In der Breite verstellbar
• Tragrahmen für Hänge-WCs mit Anschlussmaßen gemäß EN 33 und einer Ausladung bis zu 70 cm
• Alternative Montageposition für Wandanker
• Die Fußplatten sind drehbar, geeignet für die Montage in U-Profilen UW 50 und UW 75
• Verzinkte, korrosionsgeschützte Stützen mit rutschhemmenden Eigenschaften
• Anschlussbogen für die Montage ohne Werkzeuge in verschiedenen Tiefen, Einstellungsbereich 45 mm
• Unterputz-Spülkasten Geberit Sigma 12 cm, mit Kondenswasserschutz
• Zur Betätigung von vorn, geeignet für 1-Mengen-Spülung, 2-Mengen-Spülung und Start/Stop-Spülung
• Bei den Werkseinstellungen ist ein sofortiges Nachspülen möglich
• Montage- und Servicearbeiten am Unterputz-Spülkasten ohne Werkzeug
• Wasseranschluss hinten oder oben in der Mitte
• Montageabdeckung für Rohbau für Wartungsöffnung, kürzbar, schützt vor Feuchtigkeit und Schmutz
• Mit Rohrschutz für die Zuleitung des Wassers für das Dusch-WC Geberit AquaClean und für das Anschlusskabel
• Befestigungsmöglichkeit für die Stromversorgung und die Power& Connect Box

Technische Daten

• Durchflussdruck: 10-1000 kPa
• Maximale Wassertemperatur: 25 °C
• Spülmenge, Werkseinstellung: 6 und 3 l
• Große Spülmenge, Einstellbereich: 4 / 4,5 / 6 / 7,5 l
• Kleine Spülmenge, Einstellbereich: 3-4 l

Lieferumfang

• Wasseranschluss R 1/2", geeignet für MasterFix und MeplaFix, mit integriertem Eckventil und manuellem Bedienrad
• Abdeckung für Grobmontage für Serviceöffnung
• Anschlussset für WC, Ø 90 mm
• Anschlussbogen 90° aus PE-HD, Ø 90 mm
• Übergangsstück aus PE-HD, Ø 90 / 110 mm
• Befestigungs- und Schutzmaterial

Hänge-WC Ideal Standard Alpha

• Maße: 355 × 520 mm
• Material: Sanitärkeramik
• Rimless Spültechnologie

Betätigungsplatte Sigma20, für 2-Mengen-Spülung

• Maße: 246 x 164 mm
• Material: Kunststoff
• Ausführung: Chrom
• Zur Betätigung der Spülung bei Unterputzspülkästen Geberit Sigma
• Befestigungsrahmen
• 2x Distanzbolzen
• 2x Drückerstangen
• Die Tastenstangen sind schallisoliert, schnelle Einstellung ohne Werkzeug
