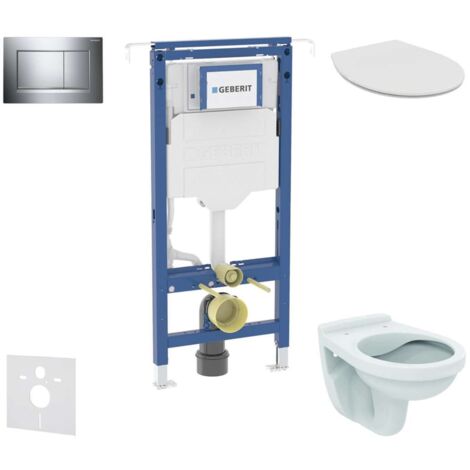

Geberit Duofix - Set Vorwandelement, Alpha-WC mit Sitz und Sigma20-Betätigungsplatte, Chrom SANI11CD1106

Vorwand-Installationsset, WC und Sitz von Ideal Standard, Betätigungsplatte Sigma20, Chrom

Enthält

• Vorwand-Installationselement Geberit Duofix, mit Unterputz-Spülkasten, zur Montage zwischen Seitenwänden
• Schalldämmset
• Keramisches Hänge-WC Ideal Standard Alpha
• Duroplast-WC-Sitz Ideal Standard
• SoftClose sanftes, leises Absenken
• 2-stufige Betätigungsplatte Geberit Sigma20, Farbe: Chrom

Montageelement Duofix für Wand-WC mit Unterputz-Spülkasten Sigma 12 cm, zur Installation zwischen Seitenwänden

Montagespezifikation

Im Boden ist das Element mit zwei Stützen verankert, die stufenlos ausziehbar sind und so eine individuelle Einstellung der Höhe der WC-Schüssel ermöglichen. Das schätzen beim Hinsetzen und Aufstehen besonders größere, ältere und gesundheitlich beeinträchtigte Menschen. Ausziehbare horizontale Streben gewährleisten eine einfache und zuverlässige Montage auch bei unterschiedlichen Raumbreiten. Eine eventuelle Demontage der Ventile (Füll- und Entleerungsventil) ist dank der ausreichend großen, hinter der Bedientaste verborgenen Serviceöffnung einfach. Die Verkleidung kann zusammen mit dem Belag direkt am Rahmen des Elements befestigt werden, sodass der WC-Bereich nicht unnötig verkleinert wird. Die Konstruktion des Duofix-Elements ermöglicht eine Montage auf eine Weise, die seine Demontage erlaubt, z. B. im Falle der Erneuerung der Steigleitungen im Installationsschacht. Duofix hat alle Anschlüsse für Abwasser, Wasser und das Sanitärobjekt fest fixiert, was die Montage vereinfacht und die Möglichkeit einer fehlerhaften Verbindung auf ein Minimum reduziert.

Verwendungszweck

• Für Metall- und Holzständerwände
• Zur Montage in Frontwänden teilhoher oder raumhoher Anlagen
• Für die Montage in engen Räumen und Nischen
• Für Bodenstärken von 0–25 cm
• Für Hänge-WCs

Eigenschaften

• Statisch selbsttragender Rahmen, korrosionsgeschützt durch Pulverbeschichtung
• Breitenverstellbar
• Tragrahmen für Hänge-WCs mit Anschlussmaßen gemäß EN 33 und einer Ausladung bis zu 70 cm
• Alternative Montageposition für Wandanker
• Die Fußplatten sind drehbar, geeignet für die Montage in U-Profilen UW 50 und UW 75
• Verzinkte, korrosionsgeschützte Stützen mit rutschhemmenden Eigenschaften
• Anschlussbogen für die Montage ohne Werkzeuge in verschiedenen Tiefen, Einstellungsbereich 45 mm
• Unterputz-Spülkasten Geberit Sigma 12 cm, mit Kondenswasserschutz
• Zur Betätigung von vorn, geeignet für 1-Mengen-Spülung, 2-Mengen-Spülung und Start/Stop-Spülung
• Bei den Werkseinstellungen ist ein sofortiges Nachspülen möglich
• Montage- und Servicearbeiten am Unterputz-Spülkasten ohne Werkzeug
• Wasserzulauf hinten oder oben in der Mitte
• Montageabdeckung für Rohbau für Wartungsöffnung, kürzbar, schützt vor Feuchtigkeit und Schmutz
• Mit Rohrschutz für die Zuleitung des Wassers für das Dusch-WC Geberit AquaClean und für das Anschlusskabel
• Befestigungsmöglichkeit für die Stromzufuhr und Power & Connect Box

Technische Daten

• Druck bei Durchfluss: 10–1000 kPa
• Maximale Wassertemperatur: 25 °C
• Spülmenge, werkseitige Einstellung: 6 und 3 l
• Große Spülmenge, Einstellbereich: 4 / 4,5 / 6 / 7,5 l
• Kleine Spülmenge, Einstellbereich: 3-4 l

Lieferumfang

• Wasseranschluss R 1/2", geeignet für MasterFix und MeplaFix, mit integriertem Eckventil und Handbedienrad
• Abdeckung für Grobmontage für Serviceöffnung
• Anschlussset für WC, Ø 90 mm
• Anschlussbogen 90° aus PE-HD, Ø 90 mm
• PE-HD-Übergang, Ø 90 / 110 mm
• Befestigungs- und Schutzmaterial

Hänge-WC Ideal Standard Alpha

• Abmessungen: 355 × 520 mm
• Material: Sanitärkeramik
• Rimless Spültechnologie

Bedientaste Sigma20, für 2-Mengen-Spülung

• Maße: 246 × 164 mm
• Material: Kunststoff
• Ausführung: Chrom
• Zur Betätigung der Spülung bei Unterputz-Spülkästen Geberit Sigma
• Befestigungsrahmen
• 2x Distanzbolzen
• 2x Drückerstangen
• Die Knopfstangen sind schallgedämmt, schnelle werkzeuglose Einstellung
