Geberit Duofix - Set Vorwandelement, Alpha-WC mit Sitz und Sigma20-Betätigungsplatte, weiß/Chrom SANI11CD3109

Vorwandinstallations-Set, WC und Sitz Ideal Standard, Betätigungsplatte Sigma20, weiß/chrom

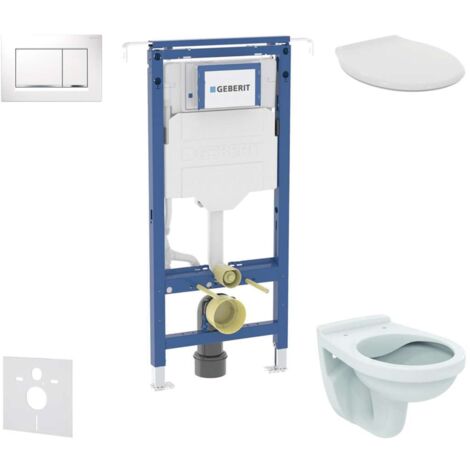

Enthält

• Vorwand-Installations­element Geberit Duofix mit Unterputz-Spülkasten, zur Montage zwischen Seitenwänden
• Satz zur Geräuschdämmung
• Keramisches wandhängendes WC Ideal Standard Alpha
• Ultradünner Duroplast-WC-Sitz Ideal Standard
• 2-Mengen-Betätigungsplatte Geberit Sigma20, Farbe Weiß/Chrom

Duofix Montageelement für wandhängendes WC mit Unterputz-Spülkasten Sigma 12 cm, zur Installation zwischen Seitenwänden

Montagespezifikation

Das Element wird mit zwei stützen an den Boden verankert, die stufenlos ausziehbar sind und so eine individuelle Einstellung der Höhe der WC-Schüssel ermöglichen. Das wissen besonders größere, ältere und gesundheitlich beeinträchtigte Menschen beim Hinsetzen und Aufstehen zu schätzen. Ausziehbare horizontale Spreizen sorgen für eine einfache und zuverlässige Montage, auch bei unterschiedlichen Raumbreiten. Die eventuelle Demontage der Ventile (Einlass- und Auslassventil) ist dank der ausreichend großen Serviceöffnung, die hinter der Betätigungstaste verborgen ist, einfach. Die Verkleidung, auch mit Fliesen, kann direkt am Rahmen des Elements befestigt werden, sodass es nicht zu einer unnötigen Verkleinerung des WC-Raums kommt. Die Konstruktion des Duofix-Elements ermöglicht eine Montage auf eine Weise, die seine Demontage erlaubt, z. B. bei der Erneuerung der Steigleitungen im Installationsschacht. Duofix hat alle Auslässe für den Anschluss von Abwasser, Wasser und Sanitärgegenstand fest fixiert, was die Montage vereinfacht und die Möglichkeit eines fehlerhaften Anschlusses auf ein Minimum reduziert.

Verwendungszweck

• Für Metall- und Holzständerwände
• Zur Montage in Frontwänden teilhoher oder raumhoher Anlagen
• Zur Montage in engen Räumen und Nischen
• Für Bodenstärken von 0–25 cm
• Für Hänge-WCs

Eigenschaften

• Statisch selbsttragender Rahmen, korrosionsgeschützt durch Pulverbeschichtung
• In der Breite verstellbar
• Tragrahmen für Hänge-WCs mit Anschlussmaßen gemäß EN 33 und einer Ausladung bis zu 70 cm
• Alternative Montageposition für Wandanker
• Die Fußplatten sind drehbar, geeignet für die Montage in U-Profilen UW 50 und UW 75
• Verzinkte, korrosionsgeschützte Stützen mit rutschhemmenden Eigenschaften
• Anschlussbogen für die Montage ohne Werkzeuge in verschiedenen Tiefen, Einstellungsbereich 45 mm
• Unterputz-Spülkasten Geberit Sigma 12 cm, mit Kondenswasserschutz
• Zur Betätigung von vorn, geeignet für 1-Mengen-Spülung, 2-Mengen-Spülung und Start/Stop-Spülung
• Bei den Werkseinstellungen ist ein sofortiges Nachspülen möglich
• Montage- und Servicearbeiten am Unterputz-Spülkasten ohne Werkzeug
• Wasserzulauf hinten oder oben in der Mitte
• Montageabdeckung für Rohbau für Wartungsöffnung, kürzbar, schützt vor Feuchtigkeit und Schmutz
• Mit Rohrschutz für die Zuleitung des Wassers für das Dusch-WC Geberit AquaClean und für das Anschlusskabel
• Montagemöglichkeit für Stromzufuhr und Power & Connect Box

Technische Daten

• Druck bei Durchfluss: 10–1000 kPa
• Maximale Wassertemperatur: 25 °C
• Spülmenge, werkseitige Einstellung: 6 und 3 l
• Große Spülmenge, Einstellbereich: 4 / 4,5 / 6 / 7,5 l
• Kleine Spülmenge, Einstellbereich: 3–4 l

Lieferumfang

• Wasserzulauf R 1/2", geeignet für MasterFix und MeplaFix, mit integriertem Eckventil und Handrad
• Abdeckung für Grobmontage für Serviceöffnung
• Anschlussset für WC, Ø 90 mm
• Anschlussbogen 90° aus PE-HD, Ø 90 mm
• Übergangsstück aus PE-HD, Ø 90 / 110 mm
• Befestigungs- und Schutzmaterial

Hängendes WC Ideal Standard Alpha

• Maße: 355 × 520 mm
• Material: Sanitärkeramik
• Rimless Spültechnik

Bedientaste Sigma20, für 2-Mengen-Spülung

• Abmessungen: 246 × 164 mm
• Material: Kunststoff
• Farbvariante: Weiß/Chrom
• Für die Betätigung der Spülung bei Unterputz-Spülkästen Geberit Sigma
• Befestigungsrahmen
• 2x Distanzbolzen
• 2x Drückerstangen
• Die Tastenstangen sind schallisoliert, schnelle werkzeuglose Einstellung
