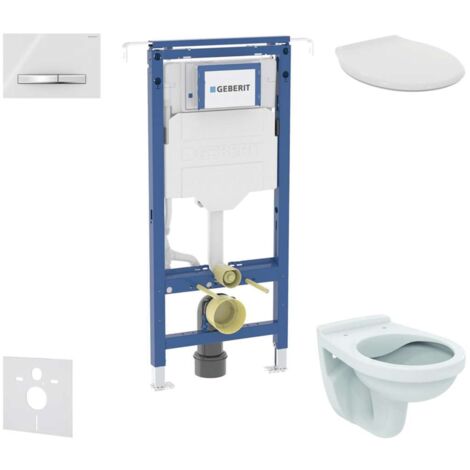

Geberit Duofix - Set Vorwandelement, Alpha-WC mit Sitz und Sigma50-Betätigungsplatte, Alpinweiß SANI11CD3105

Vormontageset, WC und Sitz Ideal Standard, Betätigungsplatte Sigma50, Alpinweiß

Enthält

• Geberit Duofix Vorwandelement mit Unterputz-Spülkasten
• Lärmschutzsatz
• Keramisches Hänge-WC Ideal Standard Alpha
• Ultradünner Duroplast-WC-Sitz Ideal Standard
• SoftClose sanftes, leises Absenken
• 2-Mengen-Betätigungsplatte Geberit Sigma50, Farbe Alpinweiß
• Das Montageset für den Vorwand-Einbau ist nicht im Lieferumfang enthalten und muss separat bestellt werden

Duofix Montage-Element für wandhängendes WC mit Unterputz-Spülkasten Sigma 12 cm, zur Installation zwischen Seitenwänden

Montagespezifikation

Das Element wird mit zwei stufenlos ausziehbaren Stützen am Boden verankert, die eine individuelle Höheneinstellung der WC-Schüssel ermöglichen. Das schätzen beim Hinsetzen und Aufstehen besonders größere, ältere und gesundheitlich beeinträchtigte Menschen. Ausziehbare horizontale Spreizen gewährleisten eine einfache und zuverlässige Montage, selbst bei unterschiedlichen Raumbreiten. Eine eventuelle Demontage der Ventile (Einlass- und Auslassventil) ist dank der ausreichend großen Serviceöffnung, die hinter der Bedientaste verborgen ist, einfach. Die Verkleidung samt Beplankung kann direkt am Rahmen des Elements befestigt werden, sodass der WC-Raum nicht unnötig verkleinert wird. Die Konstruktion des Duofix-Elements ermöglicht eine Montage auf eine Weise, die dessen Demontage erlaubt, z. B. bei der Sanierung von Steigleitungen im Installationsschacht. Duofix hat alle Anschlüsse für Abwasser, Wasser und Sanitärobjekt fest fixiert, was die Montage vereinfacht und die Möglichkeit einer fehlerhaften Verbindung auf ein Minimum reduziert.

Verwendungszweck

• Für Metall- und Holzständerwände
• Zur Montage in Frontwänden teilhoher oder raumhoher Anlagen
• Für die Montage in engen Räumen und Nischen
• Für Bodenstärken von 0–25 cm
• Für Hänge-WCs

Spezifika

• Statisch selbsttragender Rahmen, korrosionsgeschützt durch Pulverbeschichtung
• Verstellbar in der Breite
• Tragrahmen für Hänge-WCs mit Anschlussmaßen gemäß EN 33 und einer Ausladung bis zu 70 cm
• Alternative Montageposition für Wandanker
• Die Fußplatten sind drehbar, geeignet für die Montage in U-Profilen UW 50 und UW 75
• Verzinkte, korrosionsgeschützte Stützen mit rutschhemmenden Eigenschaften
• Anschlussbogen für die Montage ohne Werkzeuge in verschiedenen Tiefen, Einstellungsbereich 45 mm
• Unterputz-Spülkasten Geberit Sigma 12 cm, mit Kondenswasserschutz
• Zur Betätigung von vorn, geeignet für 1-Mengen-Spülung, 2-Mengen-Spülung und Start/Stop-Spülung
• Bei den Werkseinstellungen ist ein sofortiges Nachspülen möglich
• Montage- und Servicearbeiten am Unterputz-Spülkasten ohne Werkzeug
• Wasseranschluss hinten oder oben in der Mitte
• Montageabdeckung für Rohbau für Wartungsöffnung, kürzbar, schützt vor Feuchtigkeit und Schmutz
• Mit Rohrschutz für die Zuleitung des Wassers für das Dusch-WC Geberit AquaClean und für das Anschlusskabel
• Montagemöglichkeit für Stromzufuhr und Power & Connect Box

Technische Daten

• Druck bei Durchfluss: 10–1000 kPa
• Maximale Wassertemperatur: 25 °C
• Spülmenge, Werkseinstellung: 6 und 3 l
• Große Spülmenge, Einstellbereich: 4 / 4,5 / 6 / 7,5 l
• Kleine Spülmenge, Einstellbereich: 3-4 l

Lieferumfang

• Wasserzulauf R 1/2", geeignet für MasterFix und MeplaFix, mit integriertem Eckventil und Handrad
• Abdeckung für Grobmontage für Serviceöffnung
• Anschlussset für WC, Ø 90 mm
• Anschlussbogen 90° aus PE-HD, Ø 90 mm
• Übergangsstück aus PE-HD, Ø 90 / 110 mm
• Befestigungs- und Schutzmaterial

Wand-WC Ideal Standard Alpha

• Abmessungen: 355 × 520 mm
• Material: Sanitärkeramik
• Rimless Spültechnologie

Betätigungsplatte Sigma50, für 2-Mengen-Spülung

• Maße: 246 × 164 mm
• Material: Kunststoff
• Ausführung: Alpinweiß
• Tasten mit easy-to-clean-Beschichtung
• Für die Betätigung der Spülung bei Unterputz-Spülkästen Geberit Sigma
• Befestigungsrahmen
• 2x Distanzbolzen
• 2x Drückerstangen
• Die Tastenstangen sind schallisoliert, schnelle werkzeuglose Einstellung
