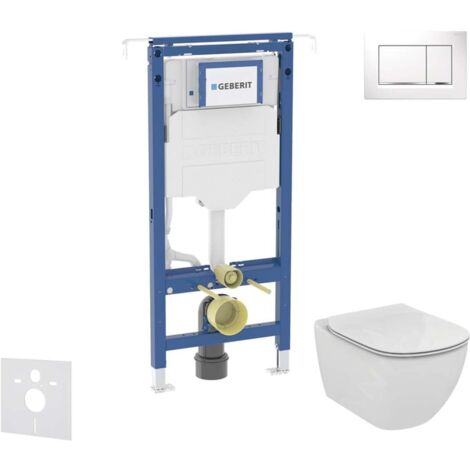

Geberit Duofix - Set Vorwandelement, Ideal Standard Tesi WC und Sitz, Sigma20 Tasten, weiß/Chrom SANI11CD3129

Vormontage-Set, WC und Sitz Ideal Standard Tesi, Betätigungsplatte Sigma20, weiß/Chrom

Enthält

• Geberit Duofix Vorwandelement mit Unterputz-Spülkasten, zur Installation zwischen Seitenwänden
• Geräuschdämpfungssatz
• Keramisches Wand-WC Ideal Standard Tesi
• Ultraflacher Duroplast-WC-Sitz Ideal Standard Tesi
• 2-Mengen-Betätigungsplatte Geberit Sigma20, Farbe: Weiß/Chrom

Duofix-Montageelement für wandhängendes WC mit Unterputzspülkasten Sigma 12 cm, zur Installation zwischen Seitenwänden

Montagespezifikation

Das Element ist mit zwei Stützen im Boden verankert, die stufenlos ausziehbar sind und so eine individuelle Einstellung der Höhe der WC-Schüssel ermöglichen. Das werden beim Hinsetzen und Aufstehen besonders größere, ältere und gesundheitlich beeinträchtigte Menschen zu schätzen wissen. Ausziehbare waagerechte Streben gewährleisten eine einfache und zuverlässige Montage, auch bei unterschiedlichen Raumbreiten. Eine eventuelle Demontage der Ventile (Einlass- und Auslassventil) ist dank der ausreichend großen, hinter der Bedientaste verborgenen Serviceluke einfach. Die Verkleidung samt Fliesen kann direkt am Rahmen des Elements befestigt werden, sodass der WC-Raum nicht unnötig verkleinert wird. Die Konstruktion des Duofix-Elements ermöglicht eine Montage auf eine Weise, die seine Demontage erlaubt, z. B. im Falle der Erneuerung von Steigleitungen im Installationsschacht. Duofix hat sämtliche Anschlüsse für Abwasser, Wasser und das Sanitärobjekt fest fixiert, was die Montage erleichtert und die Möglichkeit einer fehlerhaften Verbindung auf ein Minimum reduziert.

Verwendungszweck

• Für Metall- und Holzständerwände
• Zur Montage in Frontwänden teilhoher oder raumhoher Anlagen
• Zur Montage in schmale Räume und Nischen
• Für Bodenstärken von 0–25 cm
• Für Hänge-WCs

Spezifika

• Statisch selbsttragender Rahmen, korrosionsgeschützt durch Pulverbeschichtung
• In der Breite verstellbar
• Tragrahmen für Hänge-WCs mit Anschlussmaßen gemäß EN 33 und einer Ausladung bis zu 70 cm
• Alternative Montageposition für Wandanker
• Die Fußplatten sind drehbar, geeignet für die Montage in U-Profilen UW 50 und UW 75
• Verzinkte, korrosionsgeschützte Stützen mit rutschhemmenden Eigenschaften
• Anschlussbogen für die Montage ohne Werkzeuge in verschiedenen Tiefen, Einstellungsbereich 45 mm
• Unterputz-Spülkasten Geberit Sigma 12 cm, mit Kondenswasserschutz
• Zur Betätigung von vorn, geeignet für 1-Mengen-Spülung, 2-Mengen-Spülung und Start/Stop-Spülung
• Bei den Werkseinstellungen ist ein sofortiges Nachspülen möglich
• Montage- und Servicearbeiten am Unterputz-Spülkasten ohne Werkzeug
• Wasseranschluss hinten oder oben in der Mitte
• Montageabdeckung für Rohbau für Wartungsöffnung, kürzbar, schützt vor Feuchtigkeit und Schmutz
• Mit Rohrschutz für die Zuleitung des Wassers für das Dusch-WC Geberit AquaClean und für das Anschlusskabel
• Montagemöglichkeit für die Stromzufuhr und den Power & Connect Box

Technische Daten

• Druck bei Durchfluss: 10–1000 kPa
• Maximale Wassertemperatur: 25 °C
• Spülmenge, werkseitige Einstellung: 6 und 3 l
• Großes Spülvolumen, Einstellbereich: 4 / 4,5 / 6 / 7,5 l
• Kleine Spülmenge, Einstellbereich: 3–4 l

Lieferumfang

• Wasseranschluss R 1/2", geeignet für MasterFix und MeplaFix, mit integriertem Eckventil und Handbedienrad
• Abdeckung für Grobmontage für Serviceöffnung
• Anschlussset für WC, Ø 90 mm
• Anschlussbogen 90° aus PE-HD, Ø 90 mm
• Übergangsstück aus PE-HD, Ø 90 / 110 mm
• Befestigungs- und Schutzmaterial

Hänge-WC Ideal Standard Tesi

• Für Unterputzspülkasten mit Spülvolumen ab 4,5 l
• Abmessungen: 360 x 530 x 335 mm
• Material: Sanitärkeramik
• Verdeckte Befestigung
• Tiefe Spülung
• Glasiert unter dem Kreis

Sigma20-Bedientaste, für 2-Mengen-Spülung

• Abmessungen: 246 × 164 mm
• Material: Kunststoff
• Ausführung Farbe: weiß/Chrom
• Zur Betätigung der Spülung bei Unterputz-Spülkästen Geberit Sigma
• Befestigungsrahmen
• 2x Distanzbolzen
• 2x Drückerstangen
• Die Tastenstangen sind schallisoliert, schnelle werkzeuglose Einstellung
