Geberit Duofix - Set Vorwandelement, Ideal Standard Tesi WC und Sitz, Sigma50 Tasten, Aquablade, SoftClose, Alpinweiß SANI11CD3141

Wandmontage-Set für Wand-WC

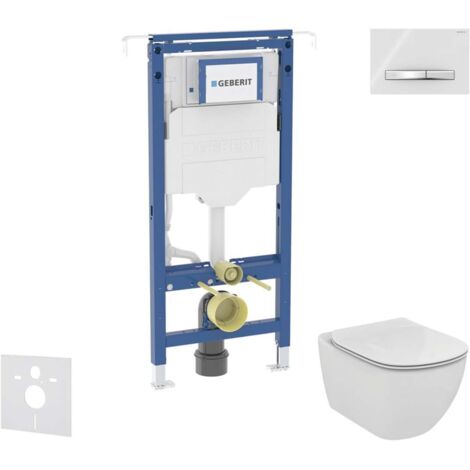

Enthält

• Vorwandelement Geberit Duofix, mit Unterputz-Spülkasten Sigma 12 cm, zur Installation zwischen Seitenwänden
• Schallschutzset
• Hänge-WC Ideal Standard Tesi mit innovativer Spültechnologie AQUABLADE
• ultraflacher WC-Sitz Ideal Standard Tesi mit Absenkautomatik SoftClose
• 2-Mengen-Bedienungstaste Geberit Sigma50, Alpinweiß

Duofix-Montageelement für wandhängendes WC mit Unterputzspülkasten Sigma 12 cm, zur Installation zwischen Seitenwänden

Montagespezifikation

Das Element ist mit zwei Stützen im Boden verankert, die stufenlos ausziehbar sind und so eine individuelle Einstellung der Höhe der WC-Schüssel ermöglichen. Das werden beim Hinsetzen und Aufstehen besonders größere, ältere und gesundheitlich beeinträchtigte Menschen zu schätzen wissen. Ausziehbare waagerechte Streben gewährleisten eine einfache und zuverlässige Montage, auch bei unterschiedlichen Raumbreiten. Eine eventuelle Demontage der Ventile (Einlass- und Auslassventil) ist dank der ausreichend großen, hinter der Bedientaste verborgenen Serviceluke einfach. Die Verkleidung samt Fliesen kann direkt am Rahmen des Elements befestigt werden, sodass der WC-Raum nicht unnötig verkleinert wird. Die Konstruktion des Duofix-Elements ermöglicht eine Montage auf eine Weise, die seine Demontage erlaubt, z. B. im Falle der Erneuerung von Steigleitungen im Installationsschacht. Duofix hat sämtliche Anschlüsse für Abwasser, Wasser und das Sanitärobjekt fest fixiert, was die Montage erleichtert und die Möglichkeit einer fehlerhaften Verbindung auf ein Minimum reduziert.

Verwendungszweck

• Für Metall- und Holzständerwände
• Zur Montage in Frontwänden teilhoher oder raumhoher Anlagen
• Zur Montage in schmale Räume und Nischen
• Für Bodenstärken von 0–25 cm
• Für Hänge-WCs

Spezifika

• Statisch selbsttragender Rahmen, korrosionsgeschützt durch Pulverbeschichtung
• In der Breite verstellbar
• Tragrahmen für Hänge-WCs mit Anschlussmaßen gemäß EN 33 und einer Ausladung bis zu 70 cm
• Alternative Montageposition für Wandanker
• Die Fußplatten sind drehbar, geeignet für die Montage in U-Profilen UW 50 und UW 75
• Verzinkte, korrosionsgeschützte Stützen mit rutschhemmenden Eigenschaften
• Anschlussbogen für die Montage ohne Werkzeuge in verschiedenen Tiefen, Einstellungsbereich 45 mm
• Unterputz-Spülkasten Geberit Sigma 12 cm, mit Kondenswasserschutz
• Zur Betätigung von vorn, geeignet für 1-Mengen-Spülung, 2-Mengen-Spülung und Start/Stop-Spülung
• Bei den Werkseinstellungen ist ein sofortiges Nachspülen möglich
• Montage- und Servicearbeiten am Unterputz-Spülkasten ohne Werkzeug
• Wasseranschluss hinten oder oben in der Mitte
• Montageabdeckung für Rohbau für Wartungsöffnung, kürzbar, schützt vor Feuchtigkeit und Schmutz
• Mit Rohrschutz für die Zuleitung des Wassers für das Dusch-WC Geberit AquaClean und für das Anschlusskabel
• Montagemöglichkeit für die Stromzufuhr und den Power & Connect Box

Technische Daten

• Druck bei Durchfluss: 10–1000 kPa
• Maximale Wassertemperatur: 25 °C
• Spülmenge, werkseitige Einstellung: 6 und 3 l
• Großes Spülvolumen, Einstellbereich: 4 / 4,5 / 6 / 7,5 l
• Kleine Spülmenge, Einstellbereich: 3–4 l

Lieferumfang

• Wasseranschluss R 1/2", geeignet für MasterFix und MeplaFix, mit integriertem Eckventil und Handbedienrad
• Abdeckung für Grobmontage für Serviceöffnung
• Anschlussset für WC, Ø 90 mm
• Anschlussbogen 90° aus PE-HD, Ø 90 mm
• Übergangsstück aus PE-HD, Ø 90 / 110 mm
• Befestigungs- und Schutzmaterial

Set aus Hänge-WC und ultraflachem Sitz

Hänge-WC

• mit  innovativer Spültechnologie AQUABLADE®
• für Unterputzspülkasten mit Spülkapazität ab 4,5 l
• Installation: mit Unterputzmodul in der Wand oder in der Gipskartonwand
• Maße: 360 x 400 x 530 mm
• Material: Sanitärkeramik
• Verdeckte Befestigung
• glasierter Ring
• Tiefspüler

WC-Sitz

• Mit Absenkautomatik SoftClose
• Farbe: Weiß
• Leicht abnehmbar für einfache Wartung

Betätigungsplatte Sigma50, für 2-Mengen-Spülung

• Abmessungen: 246 x 164 mm
• Material: Kunststoff
• Ausführungsfarbe: Alpinweiß
• Tasten mit Easy-to-clean-Beschichtung
• zur Betätigung der Spülung bei Unterputz-Spülkästen Geberit Sigma
• Befestigungsrahmen
• 2x Distanzbolzen
• 2x Drückerstangen
• Tastenstangen sind schallisoliert, schnelle Einstellung ohne Werkzeug
